CAIT Zuluftgerät mit KVS/PWW – Soler & Palau L012800055
S&P CAIT-120 M5 KVSC PRO-REG ID R OI Zuluftgerät, KVS/PWW, rechts, wetterfest ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick

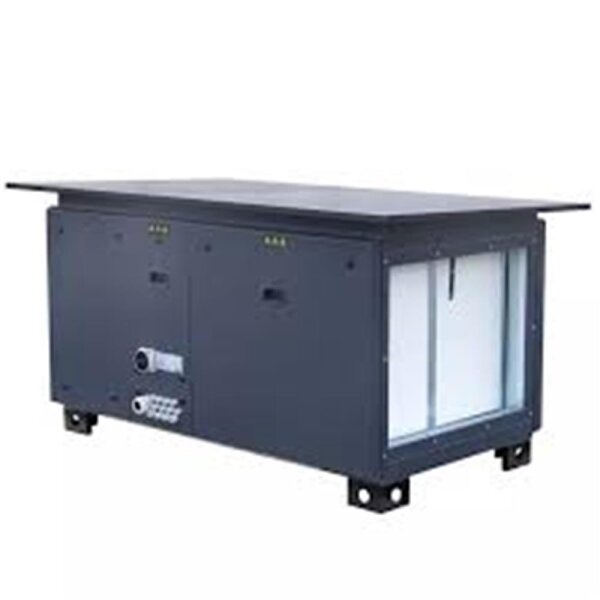

Das S&P CAIT-120 M5 KVSC PRO-REG ID R OI ist ein industrietaugliches, wetterfestes Zuluftgerät mit integriertem KVS/PWW-Register (Kombination aus Kühl- und Warmwasserregister) für Luftmengen bis zu 12.000 m3/h. Die Ausführung mit rechtsseitigem Kanalanschluss (ID R OI) bietet maximale Flexibilität für die Installation. Das Gerät überzeugt durch energieeffizienten EC-Motor, M5-Filter (ePM10 75 %), doppelwandiges, schall- und wärmegedämmtes Gehäuse und eine moderne Plug & Play PRO-REG Steuerung. Es eignet sich besonders für industrielle Anwendungen, bei denen sowohl Heizen als auch Kühlen über wassergeführte Register und wetterfeste Ausführung gefordert sind.
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: CAIT Zuluftgerät mit KVS/PWW
-
Modell / HAN: L012800055
-
Artikelnummer: 21645
-
Gewicht: laut Datenblatt
Eigenschaften & Vorteile
- Bis zu 12.000 m3/h Luftleistung – ideal für Industrie- und Gewerbeobjekte
- Kombiniertes KVS/PWW-Register für flexible Kühl- und Heizfunktion (wassergeführt)
- Moderne Plug & Play Regelung mit Touchdisplay (10 m Kabel)
- Regelungsarten: CAV (konstanter Volumenstrom), VAV (variabler Volumenstrom), COP (konstanter Druck, optional)
- Anbindung an Modbus RS485, BACnet und Webserver – für smarte Gebäudeleittechnik
- Wetterfestes, doppelwandiges Gehäuse mit 50 mm Mineralwollisolierung, schall- und wärmedämmend
- EC-Ventilator mit rückwärts gekrümmten, verzinkten Radiallaufrädern
- Kassettenfilter M5 (ePM10 75 %) mit integrierter Filterüberwachung, optional F7/F9
- Motorbetriebene Jalousieklappe und umfangreiche Sicherheitsfunktionen (Frostschutz, Überhitzungsschutz)
- Rechtsseitiger Kanalanschluss (ID R OI) – flexible Montage
- Montagehalter inklusive
Einsatzbereiche
- Schallgedämmtes Zuluftgerät mit EC-Motor für gewerbliche Lüftungsanlagen
- Einsatz in Hotels, Restaurants, Büros und industriellen Räumen
- Wärmerückgewinnung über Kreislaufverbundsystem (KVS)
- Beheizung über Warmwasser-Heizregister (PWW)
- Anschlussfertige Plug-and-Play-Lösung mit integrierter Regelung
Funktion und Wirkprinzip
Das Soler & Palau CAIT Zuluftgerät ist eine schallgedämmte Lösung mit EC-Motor, ausgestattet mit Ventilator, Filter und Heizregister für Kreislaufverbundsystem (KVS) und Warmwasser (PWW). Die integrierte Plug-and-Play-Regelung mit Touchdisplay-Bedienterminal erlaubt eine schnelle Inbetriebnahme. Kommunikation über MODBUS RS485 und BACnet IP. Verfügbar in Größen CAIT-48 und CAIT-120, jeweils als Ausführung „rechts" für entsprechende Einbausituationen. Die Variante OI ist zusätzlich wetterfest für Außenaufstellung ausgelegt.
Montage und Einbau
- Aufstellungsort nach Tragfähigkeit, Wartungszugang und Kanalanschluss prüfen.
- Schallgedämpfte Aufstellung (Schwingungsdämpfer empfohlen).
- Zu- und Abluftkanäle gemäß Anschlussschema verbinden.
- Heizungsanschluss (PWW) und ggf. KVS-Anschluss durch Heizungsfachkraft.
- Elektroanschluss durch Elektrofachkraft (Klemmenpläne im Datenblatt).
- Inbetriebnahme über Touchdisplay; MODBUS- oder BACnet-Konfiguration.
- Luftmengen einregulieren und im Inbetriebnahmeprotokoll dokumentieren.
Passende Kategorien
Häufige Fragen (FAQ)
Wofür wird das CAIT eingesetzt?
Der S&P CAIT-120 M5 KVSC PRO-REG ID R OI Zuluftgerät, KVS/PWW, rechts, wetterfest wird typischerweise eingesetzt für: Schallgedämmtes Zuluftgerät mit EC-Motor für gewerbliche Lüftungsanlagen. Weitere Anwendungen: Einsatz in Hotels, Restaurants, Büros und industriellen Räumen, Wärmerückgewinnung über Kreislaufverbundsystem (KVS). Bei spezifischen Einsatzfragen berät unser Team unter Tel. 07022-708970.
Was bedeutet KVS/PWW?
Der S&P CAIT-120 M5 KVSC PRO-REG ID R OI Zuluftgerät, KVS/PWW, rechts, wetterfest (L012800055) erfüllt folgende Eckdaten: Regelungsarten: CAV (konstanter Volumenstrom), VAV (variabler Volumenstrom), COP (konstanter Druck, optional), Max. Volumenstrom: 12.000 m3/h, Kühl-/Heizregister: KVS/PWW, Leistung je nach Auslegung. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Schnittstellen hat die Regelung?
Der S&P CAIT-120 M5 KVSC PRO-REG ID R OI Zuluftgerät, KVS/PWW, rechts, wetterfest (L012800055) erfüllt folgende Eckdaten: Regelungsarten: CAV (konstanter Volumenstrom), VAV (variabler Volumenstrom), COP (konstanter Druck, optional), Max. Volumenstrom: 12.000 m3/h, Kühl-/Heizregister: KVS/PWW, Leistung je nach Auslegung. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Was bedeutet die Variante OI (wetterfest)?
Die Soler & Palau Silent-100 Reihe gibt es in mehreren Varianten:
CZ (Standard, ohne Schaltung), CRZ (Nachlauftimer), CHZ (Hygrostat), CDZ (Bewegungsmelder + Nachlauf), CRIZ (Intervall). Wahl je nach gewünschtem Komfort und Einbauort. Beratung unter Tel. 07022-708970.
Welche Filter sind serienmäßig integriert?
Filterklasse des S&P CAIT-120 M5 KVSC PRO-REG ID R OI Zuluftgerät, KVS/PWW, rechts, wetterfest: M5 (ePM10 75 %), optional F7/F9. Der Wechselintervall richtet sich nach Differenzdruck oder Betriebszeit gemäß VDI 6022 (mindestens jährlich).
Welche EC-Motor-Leistung wird benötigt?
Der S&P CAIT-120 M5 KVSC PRO-REG ID R OI Zuluftgerät, KVS/PWW, rechts, wetterfest liefert einen Volumenstrom von 12.000 m3/h (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Wie wird das Gerät in Betrieb genommen?
Der S&P CAIT-120 M5 KVSC PRO-REG ID R OI Zuluftgerät, KVS/PWW, rechts, wetterfest (L012800055) erfüllt folgende Eckdaten: Regelungsarten: CAV (konstanter Volumenstrom), VAV (variabler Volumenstrom), COP (konstanter Druck, optional), Max. Volumenstrom: 12.000 m3/h, Kühl-/Heizregister: KVS/PWW, Leistung je nach Auslegung. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Wartungsintervalle gelten?
Der S&P CAIT-120 M5 KVSC PRO-REG ID R OI Zuluftgerät, KVS/PWW, rechts, wetterfest (L012800055) erfüllt folgende Eckdaten: Regelungsarten: CAV (konstanter Volumenstrom), VAV (variabler Volumenstrom), COP (konstanter Druck, optional), Max. Volumenstrom: 12.000 m3/h, Kühl-/Heizregister: KVS/PWW, Leistung je nach Auslegung. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Service & Beratung
Fragen zu L012800055? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 21645 oder den HAN L012800055 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
