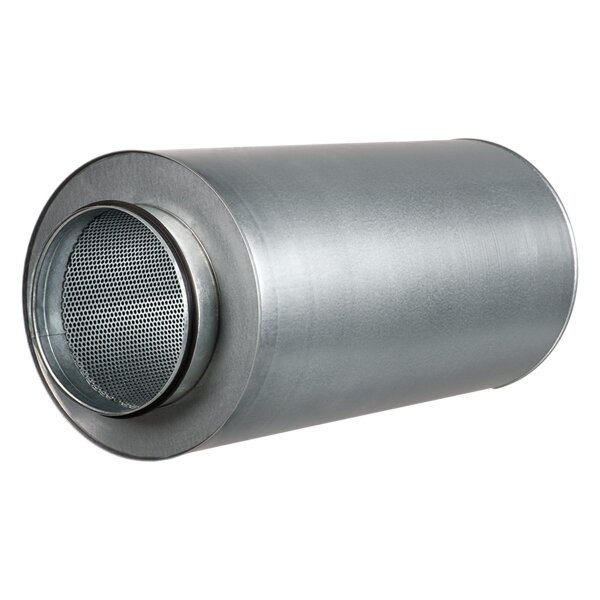

Blauberg SD 160/900
Blauberg SD 160/900 ist ein Rohrschalldämpfer von Blauberg Ventilatoren. Baugröße: DN 160.
Technische Daten
-
Hersteller: Blauberg Ventilatoren
-
Produkttyp: Rohrschalldämpfer
-
HAN: 8031649
-
Baugröße: DN 160
-
GTIN: 4058448031649
Eigenschaften & Vorteile
-
Blauberg Qualität: Markenkomponenten für Lüftungs- und Klimatechnik mit CE-Kennzeichnung.
-
Vielseitig: Reduzierung der Ventilatorgeräusche in Zu- und Abluftkanälen
Einsatzbereiche
- Reduzierung der Ventilatorgeräusche in Zu- und Abluftkanälen
- Einbau zwischen Ventilator und Raumanschluss (Ventil, Gitter)
- Schallschutz in Wohn-, Büro- und Gewerberäumen mit Kanalnetz
- Rechteckkanäle (Kulissenschalldämpfer VMR/VMBR) mit hohem Luftvolumen
Funktion und Wirkprinzip
Die Blauberg SD Rohrschalldämpfer sind mit schallabsorbierendem Dämmmaterial ausgekleidete Rundrohrsegmente, die im Kanalnetz zwischen Ventilator und Raum eingebaut werden und die Schallausbreitung entlang des Luftkanals deutlich reduzieren. Für größere Rechteckkanäle stehen Kulissenschalldämpfer (VMR/VMBR) mit mehreren schallabsorbierenden Kulissen zur Verfügung, die auch bei hohem Luftvolumenstrom wirksam dämpfen.
Montage und Einbau
- Schalldämpfer mit passendem Durchmesser bzw. Kanalquerschnitt auswählen.
- Einbauort möglichst nah am Ventilator oder vor dem Raumanschluss festlegen.
- Schalldämpfer in die Rohr- bzw. Kanalleitung einbinden und mit Schellen sichern.
- Bei Kulissenschalldämpfern auf ausreichenden Platzbedarf im Kanalquerschnitt achten.
- Dichtigkeit der Verbindungen und Strömungsrichtung prüfen.
Häufige Fragen (FAQ)
Wo sollte der Schalldämpfer im Kanalnetz eingebaut werden?
Am wirkungsvollsten ist der Einbau möglichst nah am Ventilator, um die Schallausbreitung entlang des gesamten Kanalnetzes zu reduzieren, alternativ direkt vor dem Raumanschluss.
Was ist der Unterschied zwischen Rohrschalldämpfer (SD) und Kulissenschalldämpfer (VMR/VMBR)?
Rohrschalldämpfer SD sind für Rundrohrkanäle ausgelegt. Kulissenschalldämpfer VMR/VMBR kommen in Rechteckkanälen mit größerem Luftvolumenstrom zum Einsatz und nutzen mehrere schallabsorbierende Kulissen.
Wie stark reduziert ein Blauberg SD den Schalldruckpegel?
Die Dämpfungswirkung hängt von Baulänge und Durchmesser ab und liegt typischerweise im Bereich mehrerer dB(A) über den relevanten Frequenzbereich – die genauen Werte entnehmen Sie dem Hersteller-Datenblatt.
Für welche Rohrdurchmesser ist der SD erhältlich?
Die SD-Serie ist für Rundrohrdurchmesser von etwa Ø 100 bis Ø 315 mm sowie für rechteckige Kanalquerschnitte erhältlich.
Beeinflusst der Schalldämpfer die Förderleistung des Ventilators?
Ein Schalldämpfer erzeugt einen zusätzlichen, aber geringen Druckverlust im System. Bei der Ventilatorauslegung sollte dieser Druckverlust mit berücksichtigt werden.
Kann der Schalldämpfer nachträglich eingebaut werden?
Ja, der Schalldämpfer lässt sich als zusätzliches Kanalsegment mit passendem Durchmesser nachträglich in bestehende Rundrohr- oder Rechteckkanalnetze einbinden.
Wie bestelle ich den passenden Schalldämpfer?
Nennen Sie uns Kanaldurchmesser bzw. -querschnitt und die gewünschte Baulänge. Unser Team berät Sie unter Tel. 07022-708970 oder info@viva-haus-solution.de.
Service & Beratung
Fragen zu 8031649? Unser Fachberater-Team erreichen Sie unter Tel. 07022-708970 oder per E-Mail info@viva-haus-solution.de (Mo-Fr 8-17 Uhr). Bitte halten Sie die Artikelnummer 11901 oder den HAN 8031649 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
