Drainrinne – Altvater DRUTE2000/150/75-100

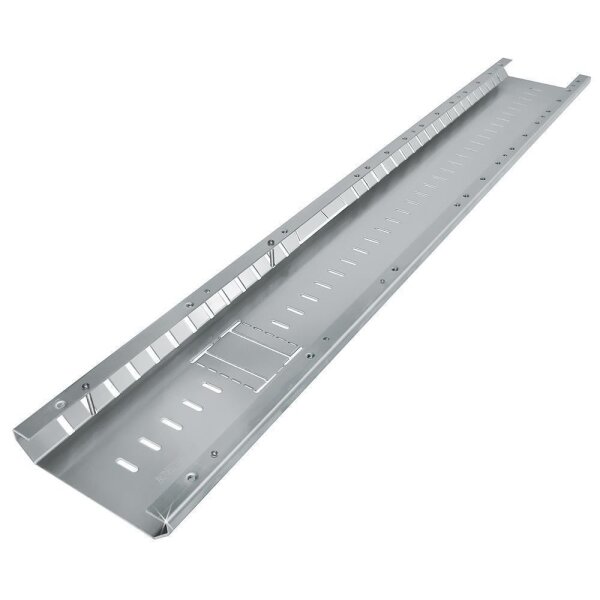

Altvater Drainrinne 150 Unterteil Höhe 75-100mm Länge 2000mm Edelstahl ist eine Altvater Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Diese Ausführung ist für den professionellen Einsatz im Dach-, Entwässerungs- oder Haustechnikbereich vorgesehen. Herstellerdaten aus der Altvater-Preismappe wurden für diesen Artikel berücksichtigt. Der Artikel eignet sich besonders dann, wenn die genannten Maß-, Material- und Anschlussdaten exakt zur geplanten Einbausituation passen.
Technische Daten
-
Hersteller: Altvater
-
Produkttyp: Drainrinne
-
Modell / HAN: DRUTE2000/150/75-100
-
Artikelnummer: 10407
-
Breite: 150 mm
-
Länge: 2000 mm
-
Gewicht: 6.349 kg
Eigenschaften & Vorteile
-
Systemkomponente: für passende Altvater Lüftungs-, Ventilator- oder Zubehörsysteme vorgesehen.
-
Klare Zuordnung: HAN und Artikelnummer erleichtern die eindeutige Identifikation und Bestellung.
-
Fachgerechte Integration: Auswahl und Montage sollten passend zur Anlage und Herstellerangabe erfolgen.
-
Vielseitig einsetzbar: Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15).
Einsatzbereiche
- Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15)
- Entwässerung unter Stelzlagerverlegung und Plattenbelägen
- Barrierefreie Bauweise vor Fenster- und Türelementen (Mindesthöhe 50 mm)
- Kies- oder Rieselbettung mit Anschluss über Stichkanal an den Entwässerungspunkt
Funktion und Wirkprinzip
Die Draenrinne leitet Oberflächenwasser über die eingestanzten Lochungen im Oberteil (20x9 mm, freier Querschnitt 20 % bzw. 60 % je nach Oberteil-Typ) ab; die Drainschlitze im Unterteil (20x5 mm) übernehmen zugleich die Kiesfangleistenfunktion. Die Höhe des Oberteils lässt sich auch im eingebauten Zustand stufenlos über Stellschrauben nachjustieren. Unterteile in Aluminium (AlMg3, 2,0 mm), Edelstahl V2A 1.4301 (1,5 mm) oder kombiniert; Oberteile zusätzlich in verzinktem Stahl. Lieferbar in den Breiten 140 und 150 mm, Längen 1000/1200/1500/2000 mm und Höhen 50-75/75-100/100-125 mm.
Montage und Einbau
- Passende Breite (140/150 mm) und Höhenbereich nach Belagsaufbau wählen.
- Rinne lose auf Schutzlage bzw. Schüttung plan auflegen.
- Segmente mittels Steckverbinder fluchtgenau aneinanderreihen.
- Höhe des Oberteils über die Stellschrauben an die Belagshöhe anpassen.
- Bei Kies-/Rieselbettung Stichkanal zum Entwässerungspunkt vorsehen.
- Bei starker Beanspruchung optionale Verstärkungsleiste im Oberteil einsetzen.
Passende Kategorien
Häufige Fragen (FAQ)
Wofür wird die Draenrinne eingesetzt?
Der Altvater Drainrinne 150 Unterteil Höhe 75-100mm Länge 2000mm Edelstahl wird typischerweise eingesetzt für: Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15). Weitere Anwendungen: Entwässerung unter Stelzlagerverlegung und Plattenbelägen, Barrierefreie Bauweise vor Fenster- und Türelementen (Mindesthöhe 50 mm). Bei spezifischen Einsatzfragen berät unser Team unter Tel. 07022-708970.
Welche Breiten und Höhen sind verfügbar?
Der Altvater Drainrinne 150 Unterteil Höhe 75-100mm Länge 2000mm Edelstahl (DRUTE2000/150/75-100) erfüllt folgende Eckdaten: Einsatzbereich: Linienentwässerung in Terrassen-, Fassaden- und Dachrandbereichen, Altvater Art.-Nr.: DRUTE 2000/150/ 75-100, Herstellerbezeichnung: Draenrinne-Unterteil. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Kann die Höhe nachträglich verstellt werden?
Der Altvater Drainrinne 150 Unterteil Höhe 75-100mm Länge 2000mm Edelstahl (DRUTE2000/150/75-100) erfüllt folgende Eckdaten: Einsatzbereich: Linienentwässerung in Terrassen-, Fassaden- und Dachrandbereichen, Altvater Art.-Nr.: DRUTE 2000/150/ 75-100, Herstellerbezeichnung: Draenrinne-Unterteil. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Wie erfolgt der Einbau auf Schüttung oder Stelzlagern?
Die Montage erfolgt schrittweise: Passende Breite (140/150 mm) und Höhenbereich nach Belagsaufbau wählen. Rinne lose auf Schutzlage bzw. Schüttung plan auflegen. Die vollständige Anleitung liegt dem Produkt bei.
Welche Oberteil-Varianten (Rost) gibt es?
Modell- bzw. Variantenunterschiede zu Altvater Drainrinne 150 Unterteil Höhe 75-100mm Länge 2000mm Edelstahl entnehmen Sie dem Hersteller-Datenblatt. Unser Team berät Sie unter Tel. 07022-708970.
Welches Zubehör (Eckstücke, T-Stücke, Einlaufroste) ist erhältlich?
Im Lieferumfang ist der Altvater Drainrinne 150 Unterteil Höhe 75-100mm Länge 2000mm Edelstahl enthalten. Zubehör (z.B. Drehzahlsteller, Schalldämpfer, Montagekonsolen) ist nur enthalten, wenn ausdrücklich in der Artikelbezeichnung genannt. Bitte halten Sie die Artikelnummer 10407 oder den HAN DRUTE2000/150/75-100 bei Rückfragen bereit.
Welches Material eignet sich für meinen Einsatzfall?
Der Altvater Drainrinne 150 Unterteil Höhe 75-100mm Länge 2000mm Edelstahl ist aus Edelstahl gefertigt. Das Material ist auf den Einsatzzweck abgestimmt und entspricht den Herstellervorgaben für Korrosionsbeständigkeit und Hygiene.
Ist die Rinne beliebig kürzbar?
Der Altvater Drainrinne 150 Unterteil Höhe 75-100mm Länge 2000mm Edelstahl (DRUTE2000/150/75-100) erfüllt folgende Eckdaten: Einsatzbereich: Linienentwässerung in Terrassen-, Fassaden- und Dachrandbereichen, Altvater Art.-Nr.: DRUTE 2000/150/ 75-100, Herstellerbezeichnung: Draenrinne-Unterteil. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Passende Varianten & Zubehör
Service & Beratung
Fragen zu DRUTE2000/150/75-100? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 10407 oder den HAN DRUTE2000/150/75-100 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
