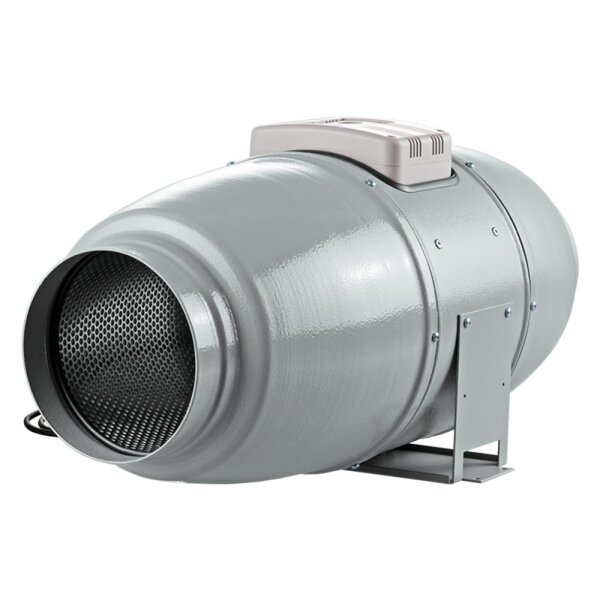

Blauberg Iso-Mix EC 100
Blauberg Iso-Mix EC 100 ist ein Rohrventilator (Axial, 2 Stufen) von Blauberg Ventilatoren. Baugröße: DN 100.
Technische Daten
-
Hersteller: Blauberg Ventilatoren
-
Produkttyp: Rohrventilator (Axial, 2 Stufen)
-
HAN: 8050466
-
Baugröße: DN 100
-
GTIN: 4058448050466
Eigenschaften & Vorteile
-
Blauberg Qualität: Markenkomponenten für Lüftungs- und Klimatechnik mit CE-Kennzeichnung.
-
Vielseitig: Gewerbliche Anwendungen mit erhöhten Anforderungen an Schallschutz
Einsatzbereiche
- Gewerbliche Anwendungen mit erhöhten Anforderungen an Schallschutz
- Zentrale Ab- und Zuluftförderung mit angeschlossenem Kanalnetz Ø 100 bis 315 mm
- Räume in unmittelbarer Nähe zu Aufenthaltsbereichen, in denen der Ventilator selbst nicht hörbar sein soll
- Kombination mit ISO-Box-Zubehör wie Übergangsstücken (ARV) und Schutzdeckeln (RSD-IV)
Funktion und Wirkprinzip
Die Blauberg Iso-Serie (Iso-V, Iso-Mix, Iso-B) umfasst schallgedämmte Rohrventilatoren mit einem Gehäuse aus polymerbeschichtetem Stahl und 50 mm dicker Schall- und Wärmedämmung aus Mineralwolle. Iso-Mix nutzt ein halbaxiales Laufrad mit Leitschaufeln für hohen Druck bei geringer Geräuschentwicklung, Iso-V ein Radiallaufrad für Rundrohranschluss, und Iso-B ein Radiallaufrad mit rückwärts gekrümmten Schaufeln in Boxausführung. Der Motor ist zusätzlich auf schwingungsdämpfenden Halterungen gelagert, um die Übertragung von Vibrationen auf das Kanalnetz zu minimieren.
Montage und Einbau
- Passenden Rohrdurchmesser (Ø 100 bis 315 mm) und Familientyp (Iso-V, Iso-Mix, Iso-B) wählen.
- Ventilator schwingungsentkoppelt an Konsole, Wand oder Decke montieren.
- Rundrohrleitungen beidseitig anschließen und mit Schlauchschellen sichern.
- Bei Bedarf Übergangsstück (ARV) für Eckig/Rund-Anschluss oder Schutzdeckel (RSD-IV) montieren.
- Elektrischen Anschluss herstellen und Laufrichtung sowie Geräuschentwicklung prüfen.
Häufige Fragen (FAQ)
Was unterscheidet Iso-V, Iso-Mix und Iso-B voneinander?
Iso-Mix nutzt ein halbaxiales Laufrad mit Leitschaufeln für hohen Druck, Iso-V ein Radiallaufrad für den klassischen Rundrohranschluss, und Iso-B ein Radiallaufrad mit rückwärts gekrümmten Schaufeln in kompakter Boxausführung.
Wie wird die Schalldämmung erreicht?
Das Gehäuse besteht aus polymerbeschichtetem Stahl mit 50 mm dicker Schall- und Wärmedämmung aus Mineralwolle, zusätzlich ist der Motor auf schwingungsdämpfenden Halterungen gelagert.
Was ist ein Blauberg ARV Übergangsstück?
Das ARV ist ein Übergangsformstück von Eckig auf Rund, das für den Anschluss der Iso-V- und Iso-V-EC-Ventilatoren an Rechteckkanäle verwendet wird.
Wofür wird der RSD-IV Schutzdeckel benötigt?
Der RSD-IV ist ein Schutzdeckel bzw. eine Abdeckkappe für ISO-V- und ISO-V-EC-Ventilatoren, die das Gerät bei Lagerung, Transport oder Wartung vor Beschädigung und Verschmutzung schützt.
Für welche Rohrdurchmesser ist die Iso-Serie erhältlich?
Die Iso-Serie deckt Rohrdurchmesser von Ø 100 bis Ø 315 mm ab, je nach benötigter Förderleistung.
Ist die Iso-Serie für den gewerblichen Einsatz geeignet?
Ja, die Iso-Serie wurde speziell für gewerbliche Anwendungen mit erhöhten Schallschutzanforderungen entwickelt, etwa in der Nähe von Büro- oder Aufenthaltsräumen.
Wie wird der Ventilator schwingungsarm montiert?
Empfohlen wird die Montage über eine schwingungsentkoppelte Konsole oder Halterung, ergänzt durch flexible Antivibrationsverbinder (EVA) zum angeschlossenen Kanalnetz.
Wie bestelle ich das passende Iso-Modell?
Nennen Sie uns Rohrdurchmesser und benötigte Förderleistung. Unser Team berät Sie unter Tel. 07022-708970 oder info@viva-haus-solution.de.
Service & Beratung
Fragen zu 8050466? Unser Fachberater-Team erreichen Sie unter Tel. 07022-708970 oder per E-Mail info@viva-haus-solution.de (Mo-Fr 8-17 Uhr). Bitte halten Sie die Artikelnummer 11680 oder den HAN 8050466 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
