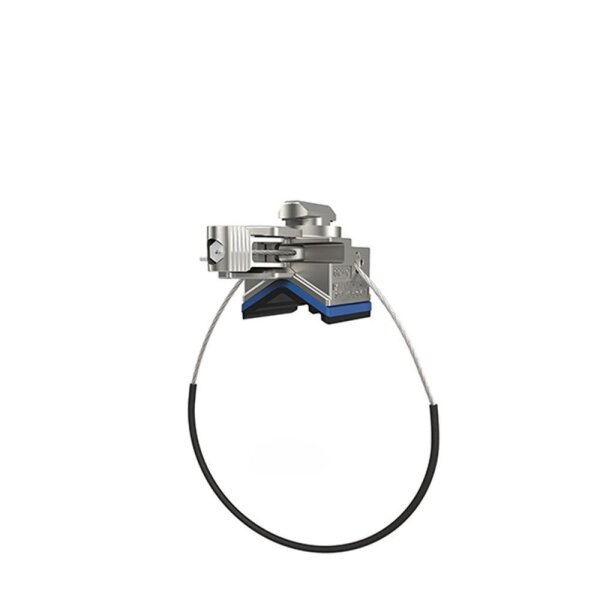

Gripple 100 Stk. ZURS Ausf. QTC 400mm bis D 89mm
Gripple 100 Stk. ZURS Ausf. QTC 400mm bis D 89mm ist ein Universalrohrschelle von Gripple GmbH. Betriebslast: 75 kg.
Technische Daten
-
Hersteller: Gripple GmbH
-
Produkttyp: Universalrohrschelle
-
HAN: GC2C400AP
-
Max. Rohrdurchmesser: Ø 89 mm
-
Betriebslast: 75 kg
-
Sicherheitsfaktor: 3:1
-
Norm: DIN 4109
Eigenschaften & Vorteile
-
Werkzeuglose Montage: Schnelle Installation ohne Spezialwerkzeug.
-
Gripple Qualität: Produziert in einem ISO-zertifizierten Werk in Sheffield, UK.
-
Sicherheitsfaktor: 3:1 für zuverlässige Auslegung.
-
Vielseitig: Befestigung von Rohrleitungen unterschiedlicher Materialien (Kupfer, Stahl, Kunststoff)
Einsatzbereiche
- Befestigung von Rohrleitungen unterschiedlicher Materialien (Kupfer, Stahl, Kunststoff)
- HKLS-Installationen mit Anforderung an Vibrationsdämpfung und Schallschutz
- Industrielle Lüftungs- und Rohrleitungssysteme mit Schallschutzanforderung DIN 4109
- Neubau und Sanierung mit Anspruch an schnelle Montage
Funktion und Wirkprinzip
Die Gripple ZURS (QTC) ist eine Universalrohrschelle für Rohrleitungen von Ø 17 bis 89 mm. Sie ersetzt mehr als 11 herkömmliche Rohrschellengrößen. Betriebslast bis 75 kg, Sicherheitsfaktor 3:1. Erhältlich in der Standardausführung (Schalldämpfung bis 14 dBA) und in der Akustik-Ausführung (bis 23 dBA). Nach DIN 4109 geprüft.
Montage und Einbau
- Passenden ZURS-Typ (Standard, Breit oder Akustik) wählen.
- Rohrschelle mit einem Klick am Rohr befestigen.
- Drahtseil an einem Ankerpunkt fixieren.
- Vibration und Ausrichtung prüfen.
Häufige Fragen (FAQ)
Für welche Rohrdurchmesser ist die Gripple ZURS geeignet?
Die Gripple ZURS QTC ist für Rohre von Ø 17 bis 89 mm geeignet. Eine Größe ersetzt mehr als 11 herkömmliche Rohrschellengrößen – das vereinfacht die Lagerhaltung erheblich.
Wie hoch ist die Betriebslast der ZURS?
Die Gripple ZURS QTC hat eine Betriebslast von bis zu 75 kg bei einem Sicherheitsfaktor von 3:1.
Welche Schallschutzwerte erreicht die ZURS?
Die Standard-Ausführung der ZURS QTC erreicht eine Schalldämpfung bis 14 dBA. Die Akustik-Ausführung erzielt bis zu 23 dBA Schalldämpfung. Beide sind nach DIN 4109 geprüft.
Erfüllt die Gripple ZURS die DIN 4109?
Ja, die Gripple ZURS QTC ist nach DIN 4109 geprüft und für Schallschutzanforderungen in der TGA geeignet.
Wie schnell lässt sich die ZURS montieren?
Die Gripple ZURS QTC kann bis zu 6-mal schneller montiert werden als herkömmliche Rohrschellen. Die Klick-Befestigung erfordert kein Spezialwerkzeug.
Was bedeutet '400mm' oder '600mm' beim ZURS QTC?
Die Zahl gibt die Seillänge des mitgelieferten Drahtseils in Millimetern an. '400mm' bedeutet 40 cm Seillänge ab Schelle bis zum Ankerpunkt.
Was ist der Unterschied zwischen ZURS Standard und ZURS Akustik?
Die Standard-ZURS hat einen Standard-Gummipad und erreicht bis 14 dBA Schalldämpfung. Die Akustik-ZURS hat ein verbessertes Akustik-Pad und erzielt bis 23 dBA – für höhere Schallschutzanforderungen nach DIN 4109.
Für welche Rohrwerkstoffe ist die ZURS geeignet?
Die Gripple ZURS QTC ist für Rohre aus Kupfer, Stahl und Kunststoff geeignet. Das vorinstallierte Isolierschlauch-Drahtseil verhindert galvanische Korrosion beim Kontakt mit dem Rohrmaterial.
Service & Beratung
Fragen zu GC2C400AP? Unser Fachberater-Team erreichen Sie unter Tel. 07022-708970 oder per E-Mail info@viva-haus-solution.de (Mo–Fr 8–17 Uhr). Bitte halten Sie die Artikelnummer 10059 oder den HAN GC2C400AP bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
