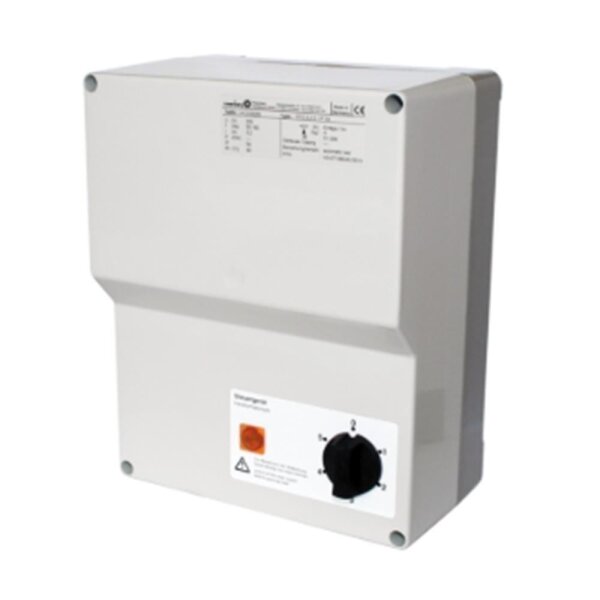

RTD Steuergerät – Rosenberg H00-10000
Rosenberg RTD 10,0 Steuergerät 5 Stufen 10,0 A ist eine Rosenberg Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Das Gerät dient zur manuellen bzw. stufigen Regelung kompatibler Rosenberg-Ventilatoren. Die konkrete elektrische Auslegung muss immer zur Stromaufnahme, Spannung und Motorschutzanforderung des Ventilators passen. Für eine sichere Auswahl sollten immer die vorhandene Anlagenplanung, die elektrischen Daten, die Baugröße und die offiziellen Rosenberg-Unterlagen geprüft werden.
Technische Daten
-
Hersteller: Rosenberg
-
Produkttyp: RTD Steuergerät
-
Modell / HAN: H00-10000
-
Artikelnummer: 20866
-
Nennstrom / Regelbereich laut Artikelname: 10,0 A
-
Einsatz: Steuergerät für technische Lüftungsanlagen
-
GTIN / EAN: 5027590000000
Eigenschaften & Vorteile
- Stufige: Stufige Ventilatorregelung
- Passend: Passend für definierte Strombereiche
- Saubere: Saubere Ergänzung zu Rosenberg-Lüftungssystemen
- Auswahl: Auswahl nach Ventilatorleistung und Anschlussart
Einsatzbereiche
- Mehrstufige Drehzahlregelung von spannungssteuerbaren Rosenberg-Drehstromventilatoren (3~400V)
- Steuerung von Außenläufermotoren in Lüftungsanlagen über Schaltschrank- oder Wandmontage
- Gruppensteuerung mehrerer Ventilatoren, sofern die Summe der Motorströme den Nennstrom des Geräts nicht übersteigt
- {'Integrierte Motorschutzfunktion in Verbindung mit Thermokontakten (T-Ausführung': 'direkter Anschluss am Gerät)'}
- Sanierung und Erweiterung bestehender Lüftungsanlagen mit Drehstromventilatoren
Funktion und Wirkprinzip
Das Rosenberg RTD ist ein transformatorisches 5-Stufen-Steuergerät für spannungssteuerbare Drehstromventilatoren am 3~400V/50Hz-Netz. Das "D" in der Typenbezeichnung kennzeichnet bei Rosenberg die Ausführung für das Drehstromnetz (Gegenstück: "E" für Wechselstrom, z. B. RTE). Über den Stufenschalter werden fünf feste Ausgangsspannungen gewählt: Stufe 1 = 140 V, Stufe 2 = 180 V, Stufe 3 = 230 V, Stufe 4 = 280 V, Stufe 5 = 400 V (Quelle: Rosenberg Betriebsanleitung BA227BB0120A6). Das RTD ist kein Frequenzumrichter – die Drehzahlregelung erfolgt ausschliesslich durch transformatorische Spannungsreduzierung, eine stufenlose Regelung ist nicht möglich. Bei der T-Ausführung (RTD) wird der Motor-Thermokontakt direkt am Gerät angeschlossen; bei Überschreiten der zulässigen Wicklungstemperatur trennt der integrierte Hauptschütz den Motor vom Netz. Die eingebaute orangefarbene Signalleuchte zeigt ausschliesslich den eingeschalteten Zustand an, keine Störungen. Nach einer Schutzabschaltung oder einem Netzausfall ist eine Wiedereinschaltung nur über die 0-Stellung des Stufenschalters möglich, sofern das Gerät nicht ausdrücklich mit "automatic reset" gekennzeichnet ist. Das RTD ist für Schaltschrank- oder Wandmontage bei maximal 40 Grad C Umgebungstemperatur ausgelegt und darf nicht im Ex-Bereich montiert werden.
Montage und Einbau
- Installationsort im Schaltschrank oder an ebener Wandfläche wählen (max. 40 Grad C Umgebungstemperatur, kein Ex-Bereich).
- Dreiphasigen Netzanschluss (3~400V/50Hz) gemäß dem auf dem Typenschild angegebenen Anschlussbild herstellen.
- Motor-Thermokontakt direkt am Gerät anschliessen (T-Ausführung) und Vorsicherung gemäß Typenschild absichern.
- Bei Gruppensteuerung prüfen, dass die Summe der Motornennströme den Geräte-Nennstrom nicht übersteigt.
- Stufeneinstellung nach Anlagen-Auslegung wählen und elektrischen Funktionstest aller 5 Stufen durchführen.
- Einstellwerte im Inbetriebnahmeprotokoll dokumentieren; Steuersicherung (2 A) nur gegen gleichwertige ersetzen.
Passende Kategorien
Häufige Fragen (FAQ)
Wofür wird das Rosenberg RTD Steuergerät eingesetzt?
Welche Rosenberg-Steuergeräte bzw. Regler zu Rosenberg RTD 10,0 Steuergerät 5 Stufen 10,0 A passen, entnehmen Sie dem Hersteller-Datenblatt. Unser Team berät Sie unter Tel. 07022-708970.
Welche Spannungsversorgung benötigt das Gerät?
Die Nennspannung des H00-10000 entnehmen Sie bitte dem Typenschild bzw. dem Hersteller-Datenblatt. Der elektrische Anschluss ist stets durch eine Elektrofachkraft nach dem beiliegenden Schaltplan auszuführen.
Welche fünf Spannungsstufen stellt das RTD bereit?
Die Nennspannung des H00-10000 entnehmen Sie bitte dem Typenschild bzw. dem Hersteller-Datenblatt. Der elektrische Anschluss ist stets durch eine Elektrofachkraft nach dem beiliegenden Schaltplan auszuführen.
Ist das RTD ein Frequenzumrichter?
Der Rosenberg RTD 10,0 Steuergerät 5 Stufen 10,0 A (H00-10000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 10,0 A, GTIN / EAN: 5027590000000, Einsatz: Steuergerät für technische Lüftungsanlagen. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Brauche ich zusätzlich einen Motorschutzschalter?
Der Rosenberg RTD 10,0 Steuergerät 5 Stufen 10,0 A (H00-10000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 10,0 A, GTIN / EAN: 5027590000000, Einsatz: Steuergerät für technische Lüftungsanlagen. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Können mehrere Ventilatoren gleichzeitig angeschlossen werden?
Der elektrische Anschluss von Rosenberg RTD 10,0 Steuergerät 5 Stufen 10,0 A erfolgt nach dem beigefügten Schaltplan und ist grundsätzlich durch eine Elektrofachkraft auszuführen. Die genaue Anschlussspannung entnehmen Sie dem Typenschild.
Was passiert nach einem Netzausfall oder einer Thermoabschaltung?
Der Rosenberg RTD 10,0 Steuergerät 5 Stufen 10,0 A (H00-10000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 10,0 A, GTIN / EAN: 5027590000000, Einsatz: Steuergerät für technische Lüftungsanlagen. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Schutzart und Umgebungstemperatur sind zulässig?
Die genaue Schutzart entnehmen Sie dem Typenschild bzw. dem Datenblatt des Herstellers. Auswahlberatung unter Tel. 07022-708970.
Passende Varianten & Zubehör
-
Rosenberg RTD 7,0 Steuergerät 5 Stufen 7,0 A – H00-07003
-
Rosenberg RTD 5,0 Steuergerät 5 Stufen 5,0 A – H00-05000
-
Rosenberg RTD 3,8 Steuergerät 5 Stufen 3,8 A – H00-03801
-
Rosenberg RTD 3,0 Steuergerät 5 Stufen 3,0 A – H00-03002
-
Rosenberg RTD 2,5 Steuergerät 5 Stufen 2,5 A – H00-02501
-
Rosenberg RTD 1,2 Steuergerät 5 Stufen 1,2A – H00-01201
