TD 5-Stufen-Trafo – Rosenberg H60-03000

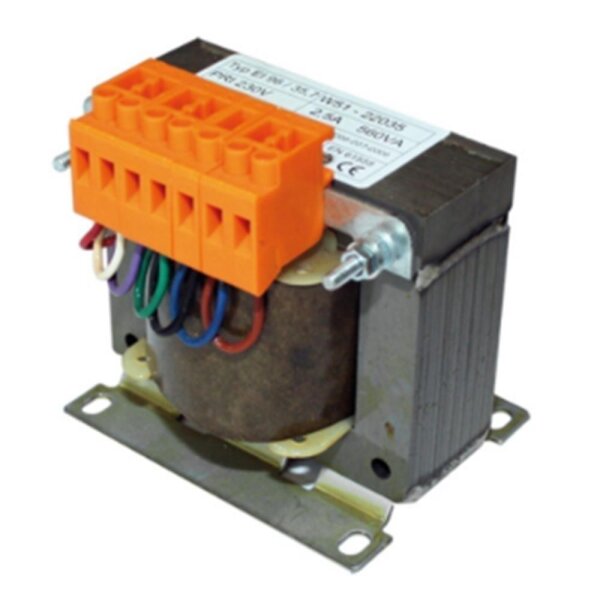

Rosenberg TD 3,0 5 Stufen- Trafo Drehstrom 3,0 A ist eine Rosenberg Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Der Trafo wird zur abgestuften Anpassung der Ventilatorleistung eingesetzt. Entscheidend sind die passende Stromstärke, Spannungsart und Kompatibilität mit dem jeweiligen Ventilator. Für eine sichere Auswahl sollten immer die vorhandene Anlagenplanung, die elektrischen Daten, die Baugröße und die offiziellen Rosenberg-Unterlagen geprüft werden.
Technische Daten
-
Hersteller: Rosenberg
-
Produkttyp: TD 5-Stufen-Trafo
-
Modell / HAN: H60-03000
-
Artikelnummer: 20895
-
Nennstrom / Regelbereich laut Artikelname: 3,0 A
-
Einsatz: Transformator / Trafo für technische Lüftungsanlagen
Eigenschaften & Vorteile
- Fünf: Fünf Schaltstufen zur Leistungsanpassung
- Auswahl: Auswahl nach Ampere-Wert und Spannungsart
- Für: Für kompatible, transformatorisch regelbare Ventilatoren
- Geeignet: Geeignet für Ersatz und Anlagenaufbau
Einsatzbereiche
- Transformatorische Drehzahlregelung von Drehstromventilatoren im Schaltschrank oder Klemmkasten
- Nachrüstung/Ersatz eines Drehstrom-Stelltransformators bei bestehender externer Verdrahtung
- Einsatz in Verbindung mit separat zu bestellendem 5-Stufen-Schalter für Dreiphasentransformatoren
- Anwendungen, bei denen Motorschutz über separate Thermokontakt-Verschaltung erfolgt
- Sanierung und Erweiterung bestehender Lüftungsanlagen mit Drehstromventilatoren
Funktion und Wirkprinzip
Das Rosenberg TD ist ein 5-Stufen-Transformator (kein komplettes Steuergerät mit Gehäuse-Bedienelement) für die Drehzahlregelung von Drehstromventilatoren. Die drei Wicklungen werden intern in der sogenannten V-Schaltung miteinander verbunden und liefern je nach Modellvariante fünf feste Ausgangsspannungsstufen im Bereich von rund 95 V bis 400 V (Quelle: Rosenberg Betriebsanleitung BA227BB0120A6; die genaue Abgriffkombination des jeweiligen Modells entnehmen Sie dem Anschlussbild auf dem Typenschild). Wichtig: Im Lieferumfang des TD ist der 5-Stufen-Schalter nicht enthalten – er muss separat bestellt werden (Rosenberg Art.-Nr. W11-30001 für Dreiphasentransformatoren). Der Motorschutz muss beim TD über eine externe Thermokontakt-Verschaltung realisiert werden, da der Transformator selbst keinen Hauptschütz besitzt. Bei Einbau in Schaltschrank oder Klemmkasten ist auf ausreichende Kühlung zu achten: rundum mindestens 10 cm Abstand zu benachbarten Gehäuseteilen einhalten.
Montage und Einbau
- Einbauort im Schaltschrank oder Klemmkasten mit mindestens 10 cm Freiraum rundum für die Kühlung wählen.
- Passenden 5-Stufen-Schalter für Dreiphasentransformatoren (Art.-Nr. W11-30001) separat beschaffen, falls nicht vorhanden.
- Dreiphasigen Netzanschluss und die Abgriffe der V-Schaltung gemäß Anschlussbild auf dem Typenschild verdrahten.
- Externe Thermokontakt-Verschaltung für den Motorschutz vorsehen, da der Trafo selbst keinen Hauptschütz besitzt.
- Stufenschalter anschliessen und alle Ausgangsspannungsstufen messtechnisch gemäß Anschlussbild prüfen.
- Verdrahtung und Kühlabstand vor Erstinbetriebnahme final kontrollieren und dokumentieren.
Passende Kategorien
Häufige Fragen (FAQ)
Wofür wird der Rosenberg TD Transformator eingesetzt?
Der Rosenberg TD 3,0 5 Stufen- Trafo Drehstrom 3,0 A wird typischerweise eingesetzt für: Transformatorische Drehzahlregelung von Drehstromventilatoren im Schaltschrank oder Klemmkasten. Weitere Anwendungen: Nachrüstung/Ersatz eines Drehstrom-Stelltransformators bei bestehender externer Verdrahtung, Einsatz in Verbindung mit separat zu bestellendem 5-Stufen-Schalter für Dreiphasentransformatoren. Bei spezifischen Einsatzfragen berät unser Team unter Tel. 07022-708970.
Ist der 5-Stufen-Schalter im Lieferumfang enthalten?
Im Lieferumfang ist der Rosenberg TD 3,0 5 Stufen- Trafo Drehstrom 3,0 A enthalten. Zubehör (z.B. Drehzahlsteller, Schalldämpfer, Montagekonsolen) ist nur enthalten, wenn ausdrücklich in der Artikelbezeichnung genannt. Bitte halten Sie die Artikelnummer 20895 oder den HAN H60-03000 bei Rückfragen bereit.
Welche Ausgangsspannungen liefert der TD?
Die Nennspannung des H60-03000 entnehmen Sie bitte dem Typenschild bzw. dem Hersteller-Datenblatt. Der elektrische Anschluss ist stets durch eine Elektrofachkraft nach dem beiliegenden Schaltplan auszuführen.
Wie erfolgt der Motorschutz beim TD?
Der Rosenberg TD 3,0 5 Stufen- Trafo Drehstrom 3,0 A (H60-03000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 3,0 A, Einsatz: Transformator / Trafo für technische Lüftungsanlagen, Ausführung / Einsatz: Transformator / Trafo. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welcher Freiraum wird für die Kühlung benötigt?
Der Rosenberg TD 3,0 5 Stufen- Trafo Drehstrom 3,0 A (H60-03000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 3,0 A, Einsatz: Transformator / Trafo für technische Lüftungsanlagen, Ausführung / Einsatz: Transformator / Trafo. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Was bedeutet V-Schaltung beim Drehstromtransformator?
Der Rosenberg TD 3,0 5 Stufen- Trafo Drehstrom 3,0 A (H60-03000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 3,0 A, Einsatz: Transformator / Trafo für technische Lüftungsanlagen, Ausführung / Einsatz: Transformator / Trafo. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Ist der TD ein komplettes Steuergerät?
Welche Rosenberg-Steuergeräte bzw. Regler zu Rosenberg TD 3,0 5 Stufen- Trafo Drehstrom 3,0 A passen, entnehmen Sie dem Hersteller-Datenblatt. Unser Team berät Sie unter Tel. 07022-708970.
Welche Umgebungsbedingungen sind zulässig?
Der Rosenberg TD 3,0 5 Stufen- Trafo Drehstrom 3,0 A (H60-03000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 3,0 A, Einsatz: Transformator / Trafo für technische Lüftungsanlagen, Ausführung / Einsatz: Transformator / Trafo. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Passende Varianten & Zubehör
-
Rosenberg TD 1,0 5 Stufen- Trafo Drehstrom 1,0 A – H60-01000
-
Rosenberg TD 10,0 5 Stufen- Trafo Drehstrom 10,0 A – H60-10001
-
Rosenberg TD 14,0 5 Stufen- Trafo Drehstrom 14,0 A – H60-14001
-
Rosenberg TD 19,0 5 Stufen- Trafo Drehstrom 19,0 A – H60-19000
-
Rosenberg TD 5,0 5 Stufen- Trafo Drehstrom 5,0 A – H60-05000
-
Rosenberg TD 7,0 5 Stufen- Trafo Drehstrom 7,0 A – H60-07001
