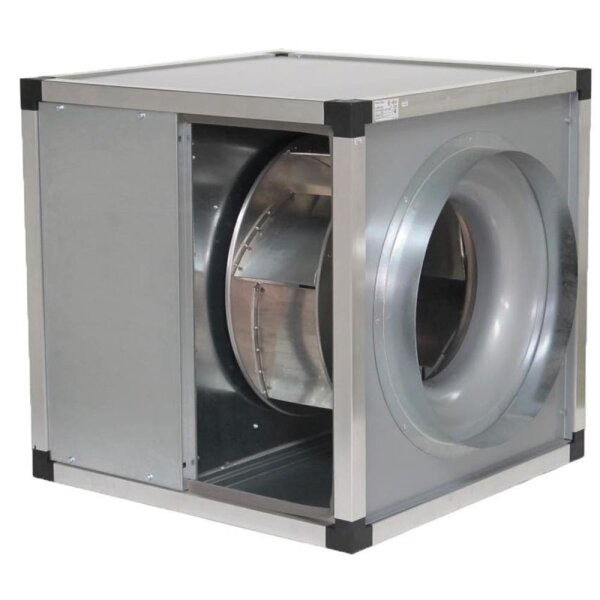

KABT Küchenabluftbox – Soler & Palau 5148518600
S&P KABT/4-12000/560 Küchenabluftbox ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Die S&P KABT/4-12000/560 Küchenabluftbox ist die professionelle Lösung für die Förderung großer Volumenströme von feuchter, verschmutzter und heißer Luft bis 100 °C – ideal für gewerbliche Küchen, Gastronomie, Industrie und anspruchsvolle Prozesstechnik. Mit robuster Rahmenkonstruktion, schallgedämmtem Gehäuse, rückwärts gekrümmtem Aluminium-Laufrad und getrenntem Motor garantiert sie maximale Effizienz, Langlebigkeit und Wartungsfreundlichkeit. Jetzt S&P KABT/4-12000/560 Küchenabluftbox bestellen und für zuverlässige, leise und sichere Küchenabluft sorgen!
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: KABT Küchenabluftbox
-
Modell / HAN: 5148518600
-
Artikelnummer: 22854
-
Gewicht: robust und montagefreundlich
-
Material: Aluminium
-
GTIN / EAN: 8413893807724
Eigenschaften & Vorteile
- Für extreme Anforderungen: Geeignet für Abluft bis 100 °C – optimal für Großküchen, Gastronomie, Industrie und Prozesstechnik.
- Höchste Leistung: Max. Volumenstrom bis 11.400 m3/h , externer Druck bis 1.070 Pa – für große Anlagen und hohe Anforderungen.
- Schall- und wärmegedämmt: Doppelwandige Paneele aus verzinktem Stahlblech mit nicht brennbarer Schalldämmauskleidung für leisen Betrieb und hohe Sicherheit.
- Rückwärts gekrümmtes Aluminium-Laufrad: Statisch und dynamisch ausgewuchtet nach ISO 1940 – maximale Effizienz und Langlebigkeit.
- Motor außerhalb des Luftstroms: IEC-Normmotor, thermisch geschützt, wartungsfrei, getrennt vom Förderluftstrom für maximale Lebensdauer.
- Kondensatmanagement: Integrierte Kondensatwanne mit 1" Ablaufstutzen – verhindert Feuchteschäden und erleichtert Reinigung.
- Flexible Montage: Ansaugstutzen für Normrohre, Ausblasöffnung variabel nach oben oder seitlich versetzbar.
- Wartungsfreundlich: Leicht abnehmbare Paneele für schnelle Reinigung und Inspektion.
- Sicher & geprüft: Schutzart IP55, Wärmeklasse F, allpoliger Motorschutz, wartungsfreie Kugellager.
- Drehzahlregelbar: Über Frequenzumrichter (20–50 Hz) für bedarfsgerechte Lüftung und Energieeffizienz.
Einsatzbereiche
- Ablüftung fett- und geruchsbelasteter Küchenabluft in Gastronomie und Großküchen
- Förderung heißer Abluft bis 100 °C (laut Hersteller-Datenblatt)
- Industrie- und Prozesslüftung mit hohen Volumenstrom-Anforderungen
- Schalldämpfte Aufstellung in Technikräumen oder auf dem Dach
- Zentrale Küchenablüftung in Hotels, Kantinen, Mensen und Krankenhäusern
Funktion und Wirkprinzip
Die Soler & Palau KABT/4 ist eine schallgedämmte Küchenabluftbox für gewerbliche Großküchen und Industrieanwendungen. Das doppelwandige Gehäuse mit Mineralwoll-Dämmung reduziert den Schallpegel und ermöglicht den Einsatz in Wohnungsnähe. Das rückwärts gekrümmte Aluminium-Laufrad und der getrennt montierte Drehstrommotor erlauben Fördertemperaturen bis 100 °C. Anschluss 3~230/400 V / 50 Hz. Verfügbare Baugrößen: 315, 355, 450, 500 und 560 mm Nennweite.
Montage und Einbau
- Aufstellungsort mit ausreichend Wartungsraum und Tragfähigkeit prüfen.
- Box auf schwingungsentkoppelter Unterkonstruktion ausrichten und befestigen.
- Abluftkanal und Ausblasleitung gemäß Anschlussschema verbinden – möglichst gerade Strecken.
- Kondensatablauf über 1"-Stutzen an die Entwässerung anschließen.
- Elektroanschluss 3~400 V durch Elektrofachkraft nach Schaltplan ausführen (FI-Schutz beachten).
- Fett-Vorabscheidung im Kanalverlauf einplanen (Pflicht in gewerblichen Küchen, VDI 2052).
- Inbetriebnahme: Drehrichtung, Volumenstrom und Schalldruck einmessen und dokumentieren.
Passende Kategorien
Häufige Fragen (FAQ)
Wie hoch ist der Volumenstrom der einzelnen KABT-Baugrößen?
Der S&P KABT/4-12000/560 Küchenabluftbox liefert einen Volumenstrom von 11.400 m3/h (freiblasend) (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Bis zu welcher Temperatur ist die KABT zugelassen?
Den Temperaturbereich entnehmen Sie dem Hersteller-Datenblatt.
Welche Spannungsversorgung benötigt die Box?
Der S&P KABT/4-12000/560 Küchenabluftbox wird mit 3~400 V / 50 Hz betrieben. Der elektrische Anschluss ist durch eine Elektrofachkraft nach mitgeliefertem Schaltplan auszuführen.
Welche Schutzart hat die KABT?
Der S&P KABT/4-12000/560 Küchenabluftbox hat die Schutzart IP55. Damit ist das Gerät gegen das in der Norm IEC 60529 definierte Maß an Fremdkörpern und Feuchtigkeit geschützt und für den entsprechenden Einsatzbereich (z.B. Bad, Feuchtraum, Außenbereich) zugelassen.
Brauche ich einen Fettfilter im Kanal vor der Box?
Filter-Angaben siehe Datenblatt; Wechsel mindestens jährlich gemäß VDI 6022.
Wie wird die KABT schwingungsentkoppelt montiert?
Der S&P KABT/4-12000/560 Küchenabluftbox (5148518600) erfüllt folgende Eckdaten: Max. Volumenstrom: 11.400 m3/h (freiblasend), Max. externer Druck: 1.070 Pa, Nennspannung: 3~400 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Vorschriften gelten für Küchenablüftung (VDI 2052)?
Für den Einbau und Betrieb von KABT Küchenabluftbox-Geräten gelten die einschlägigen Normen: VDI 6022 (Hygiene-Anforderungen Lüftungstechnik), VDI 2052 (Küchenablüftung bei gewerblichen Anlagen), DIN EN 1886 (Gehäusekennwerte) sowie die jeweiligen VDE-Anschlussvorschriften. Detail-Zertifikate siehe Hersteller-Datenblatt.
Ist ein Kondensatablauf vorhanden?
Der Kondensatablauf des S&P KABT/4-12000/560 Küchenabluftbox hat 1" Stutzen. Anschluss mit Gefälle an die Entwässerung.
Service & Beratung
Fragen zu 5148518600? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 22854 oder den HAN 5148518600 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
