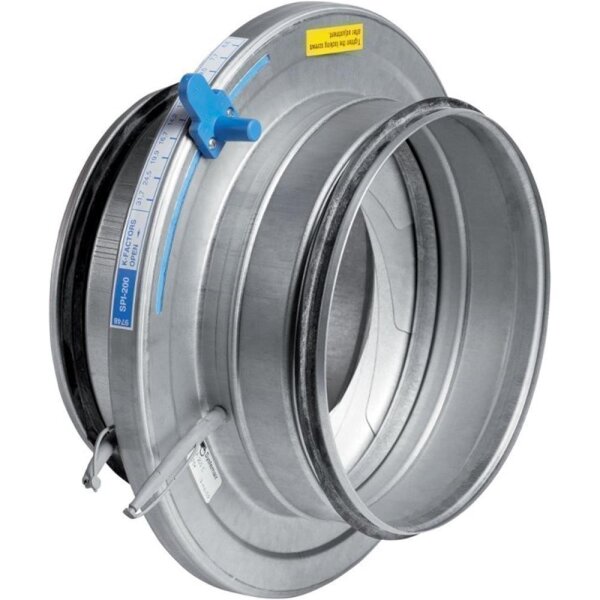

Systemair SPI DN 200 mm Irisblende – Irisblende DN 200
Systemair SPI DN 200 mm Irisblende dient dem präzisen Einregulieren des Volumenstroms in runden Lüftungskanälen. Über die stufenlos verstellbare Irismechanik lässt sich der Querschnitt exakt einstellen und der Luftvolumenstrom messen.
Produktüberblick
Die SPI Irisblende aus Stahlblech wird zum Einregulieren und Messen des Volumenstroms in runde Kanäle eingesetzt. Über die verstellbare Irismechanik wird der freie Querschnitt stufenlos angepasst; anhand der Druckdifferenz an den Messstutzen lässt sich der Volumenstrom bestimmen.
Technische Daten
-
Hersteller: Systemair
-
Produkttyp: Irisblende
-
Modell / HAN: SPI DN 200 mm Irisblende / 6754
-
Nennweite: DN 200
-
Material: Stahlblech
Eigenschaften & Vorteile
- Stufenlose Volumenstrom-Einregulierung
- Messstutzen zur Volumenstrombestimmung
- Ausführung aus Stahlblech
- Für runde Kanäle
- Reproduzierbare Einstellung über Skalierung
Einsatzbereiche
- Einregulieren von Zu- und Abluftvolumenströmen
- Abgleich einzelner Kanalstränge
- Volumenstrommessung im laufenden Betrieb
Montage und Einbau
- Blende in den runden Kanal einbinden.
- Über die Irismechanik gewünschten Querschnitt einstellen.
- Druckdifferenz an den Messstutzen erfassen.
- Einstellung fixieren und dokumentieren.
Häufige Fragen zu Systemair SPI DN 200 mm Irisblende
-
Wofür wird die SPI DN 200 mm Irisblende eingesetzt?
Zum stufenlosen Einregulieren und Messen des Luftvolumenstroms in runden Lüftungskanälen.
-
Wie wird der Volumenstrom bestimmt?
Über die Druckdifferenz an den Messstutzen der Irisblende lässt sich der Volumenstrom errechnen.
-
Ist die Einstellung reproduzierbar?
Ja, die Irismechanik erlaubt eine fixierbare, ablesbare Einstellung.
-
Für welche Nennweite ist diese Blende?
Für runde Kanäle der Nennweite DN 200.
-
Was gehört zum Lieferumfang?
Geliefert wird die Systemair SPI DN 200 mm Irisblende (HAN 6754).
Passende Kategorien
Service & Beratung
Fragen zu SPI DN 200 mm Irisblende (HAN 6754)? Unser Fachberater-Team erreichen Sie unter Tel. 07022 70897897 oder per E-Mail info@viva-haus-solution.de. Bitte halten Sie die Artikelnummer 25014 oder den HAN 6754 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
