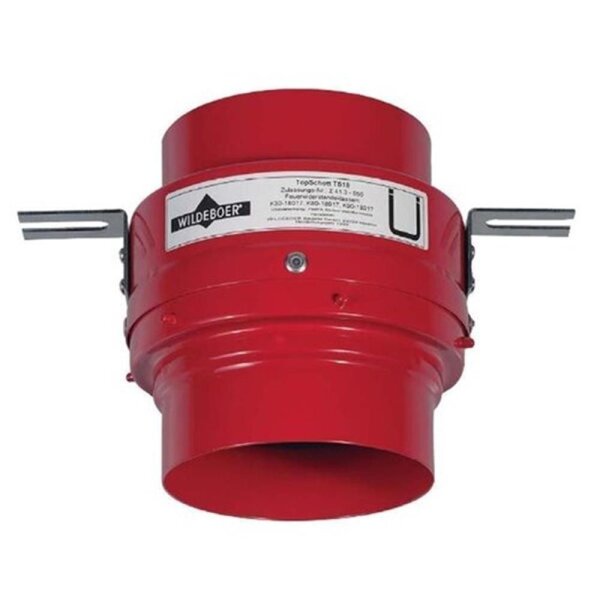

Wildeboer TS 18 DN 180 Top Schott
Wildeboer TS 18 DN 180 Top Schott – Der Wildeboer TS18 TopSchott ist eine wartungsfreie Absperrvorrichtung gegen Feuer und Rauch in Lüftungsanlagen nach DIN 18017-3. Er verhindert die Brandausbreitung über Gebaeudegeschosse und bleibt im Normalbetrieb vollständig offen: 100 % freier Querschnitt, keine Seitenbereiche, praktisch kein Druckverlust. Das metallische Gehäuse ist innen und aussen mit Epoxidharz beschichtet, das Absperrelement gekapselt und scharnierlos. Auslösung durch eine rohrfoermige thermische Ausloeseeinrichtung. Allgemeine bauaufsichtliche Zulassung Z-41.3-556, Feuerwiderstandsklassen K30-18017 / K60-18017 / K90-18017.
Produktueberblick
-
Nennweite: DN 180
-
Norm / Zulassung: DIN 18017-3, Allg. bauaufsichtliche Zulassung Z-41.3-556
-
Feuerwiderstandsklassen: K30-18017 / K60-18017 / K90-18017 (Schweiz: F90)
-
Bauart: Wartungsfreier TopSchott, Absperrelement gekapselt und scharnierlos
-
Dichtheitsklasse: C nach DIN EN 1751
Technische Daten
-
Nennweite: DN 180
-
Aussendurchmesser D: 220 mm
-
Bauhoehe H: 116 mm
-
Freier Querschnitt: 0,0246 m2
-
Gewicht: ca. 2,2 kg
-
Bauart: Wartungsfreier TopSchott, Absperrelement gekapselt und scharnierlos
-
Norm / Zulassung: DIN 18017-3, Allg. bauaufsichtliche Zulassung Z-41.3-556
-
Feuerwiderstandsklassen: K30-18017 / K60-18017 / K90-18017 (Schweiz: F90)
-
Nennweiten: DN 80 bis DN 200
-
Gehäuse: Metallgehaeuse innen und aussen Epoxidharz beschichtet
-
Dichtheitsklasse: C nach DIN EN 1751
-
Hygiene: VDI 6022-1, VDI 3803-1, DIN 1946-4
-
Auslosemechanismus: Rohrfoermige thermische Ausloeseeinrichtung
-
Hersteller: Wildeboer
-
HAN: TS18180
Sicherheit und Zulassung
Der TS18 TopSchott ist eine wartungsfreie Absperrvorrichtung nach DIN 18017-3 mit allgemeiner bauaufsichtlicher Zulassung Z-41.3-556. Er ist hygienisch geprüft und erfüllt die Anforderungen der VDI 6022-1, VDI 3803-1 und DIN 1946-4. Die verwendeten Materialien sind mikrobiell und gegen Reinigungs- und Desinfektionsmittel bestaendig – geeignet für Krankenhaeuser und vergleichbare Einrichtungen.
Einsatzbereiche
- Innenliegende Bad- und WC-Entlüftung in Wohn- und Nicht-Wohngebaeuden
- Einzelentlueftungsanlagen und zentrale Anlagen nach DIN 18017-3
- Dunst- und Wrasenabzugshauben in Wohnungskuechen
- Grundlueftung von Wohnungskuechen über vertikale Hauptleitungen
Montage
- Deckendurchbruch nach Wildeboer-Anwenderhandbuch vorbereiten (F30 / F90).
- TS18 TopSchott unmittelbar unter, in oder unmittelbar auf die Geschossdecke einbauen.
- Befestigungswinkel bauseits nach Bedarf kuerzen oder abbiegen.
- Hauptleitung aus verzinktem Stahlblech (z. B. Wickelfalzrohr) anschliessen.
- Anschlussleitung aus nicht brennbaren Baustoffen (Stahlblech, Aluflexrohr) montieren.
- Ventilator im Dachbereich über der obersten Anschlussleitung anordnen.
Betrieb und Instandhaltung
Eingebaute TS18 TopSchotts erfordern keine staendige Zugaenglichkeit und keine wiederkehrende Wartung. Bei Umbau oder Reinigung der Lüftungsanlage ist die Zulassungslage nach Herstellervorgaben einzuhalten. Der freie Querschnitt und die kehrfaehige Bauform sorgen für minimalen Druckverlust und einfache Reinigung.
Lieferumfang
Lieferumfang: Wildeboer TS18 TopSchott in der bestellten Nennweite mit werkseitig montiertem Befestigungswinkel. Die Winkel können bauseits nach Bedarf gekuerzt oder abgebogen werden.
Haeufig gestellte Fragen
- Wofuer wird der TS18 TopSchott eingesetzt?
- Welche Nennweiten sind verfügbar?
- Welche Feuerwiderstandsklassen erfüllt der TS18?
- Nach welcher Zulassung wird der TS18 betrieben?
- Ist der TS18 wartungsfrei?
- Welche Dichtheitsklasse hat der TopSchott?
- Erfuellt der TS18 die Hygieneanforderungen der VDI 6022?
- Wo darf der TS18 in der Geschossdecke eingebaut werden?
