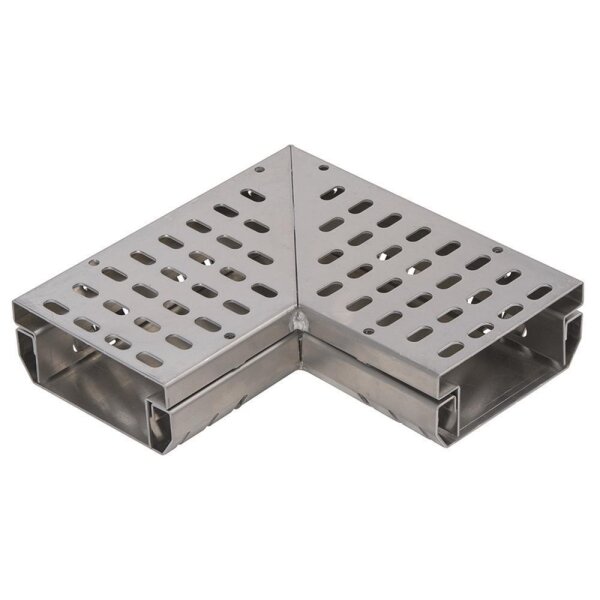

Drainrinne – Altvater DREA140/60-90
Altvater Drainrinnen Eckstück Oalu+Ualu ist eine Altvater Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Diese Ausführung ist für den professionellen Einsatz im Dach-, Entwässerungs- oder Haustechnikbereich vorgesehen. Herstellerdaten aus der Altvater-Preismappe wurden für diesen Artikel berücksichtigt. Der Artikel eignet sich besonders dann, wenn die genannten Maß-, Material- und Anschlussdaten exakt zur geplanten Einbausituation passen.
Technische Daten
-
Hersteller: Altvater
-
Produkttyp: Drainrinne
-
Modell / HAN: DREA140/60-90
-
Artikelnummer: 10430
-
Breite: 140 mm
-
Länge: 2x250 mm
Eigenschaften & Vorteile
-
Systemkomponente: für passende Altvater Lüftungs-, Ventilator- oder Zubehörsysteme vorgesehen.
-
Klare Zuordnung: HAN und Artikelnummer erleichtern die eindeutige Identifikation und Bestellung.
-
Fachgerechte Integration: Auswahl und Montage sollten passend zur Anlage und Herstellerangabe erfolgen.
-
Vielseitig einsetzbar: Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15).
Einsatzbereiche
- Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15)
- Entwässerung unter Stelzlagerverlegung und Plattenbelägen
- Barrierefreie Bauweise vor Fenster- und Türelementen (Mindesthöhe 50 mm)
- Kies- oder Rieselbettung mit Anschluss über Stichkanal an den Entwässerungspunkt
Funktion und Wirkprinzip
Die Draenrinne leitet Oberflächenwasser über die eingestanzten Lochungen im Oberteil (20x9 mm, freier Querschnitt 20 % bzw. 60 % je nach Oberteil-Typ) ab; die Drainschlitze im Unterteil (20x5 mm) übernehmen zugleich die Kiesfangleistenfunktion. Die Höhe des Oberteils lässt sich auch im eingebauten Zustand stufenlos über Stellschrauben nachjustieren. Unterteile in Aluminium (AlMg3, 2,0 mm), Edelstahl V2A 1.4301 (1,5 mm) oder kombiniert; Oberteile zusätzlich in verzinktem Stahl. Lieferbar in den Breiten 140 und 150 mm, Längen 1000/1200/1500/2000 mm und Höhen 50-75/75-100/100-125 mm.
Montage und Einbau
- Passende Breite (140/150 mm) und Höhenbereich nach Belagsaufbau wählen.
- Rinne lose auf Schutzlage bzw. Schüttung plan auflegen.
- Segmente mittels Steckverbinder fluchtgenau aneinanderreihen.
- Höhe des Oberteils über die Stellschrauben an die Belagshöhe anpassen.
- Bei Kies-/Rieselbettung Stichkanal zum Entwässerungspunkt vorsehen.
- Bei starker Beanspruchung optionale Verstärkungsleiste im Oberteil einsetzen.
Passende Kategorien
Häufige Fragen (FAQ)
Wofür wird die Draenrinne eingesetzt?
Der Altvater Drainrinnen Eckstück Oalu+Ualu wird typischerweise eingesetzt für: Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15). Weitere Anwendungen: Entwässerung unter Stelzlagerverlegung und Plattenbelägen, Barrierefreie Bauweise vor Fenster- und Türelementen (Mindesthöhe 50 mm). Bei spezifischen Einsatzfragen berät unser Team unter Tel. 07022-708970.
Welche Breiten und Höhen sind verfügbar?
Der Altvater Drainrinnen Eckstück Oalu+Ualu (DREA140/60-90) erfüllt folgende Eckdaten: Einsatzbereich: Linienentwässerung in Terrassen-, Fassaden- und Dachrandbereichen, Altvater Art.-Nr.: DREA 140/60-90, Herstellerbezeichnung: Draenrinne – Eckstück / Unter- und Oberteil aus Aluminium / inkl. 1 Steckverbinder / Länge 2x250mm / Breite 140mm / Höhe 60-90mm einstellbar mit eingebauten Schrauben. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Kann die Höhe nachträglich verstellt werden?
Der Altvater Drainrinnen Eckstück Oalu+Ualu (DREA140/60-90) erfüllt folgende Eckdaten: Einsatzbereich: Linienentwässerung in Terrassen-, Fassaden- und Dachrandbereichen, Altvater Art.-Nr.: DREA 140/60-90, Herstellerbezeichnung: Draenrinne – Eckstück / Unter- und Oberteil aus Aluminium / inkl. 1 Steckverbinder / Länge 2x250mm / Breite 140mm / Höhe 60-90mm einstellbar mit eingebauten Schrauben. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Wie erfolgt der Einbau auf Schüttung oder Stelzlagern?
Die Montage erfolgt schrittweise: Passende Breite (140/150 mm) und Höhenbereich nach Belagsaufbau wählen. Rinne lose auf Schutzlage bzw. Schüttung plan auflegen. Die vollständige Anleitung liegt dem Produkt bei.
Welche Oberteil-Varianten (Rost) gibt es?
Modell- bzw. Variantenunterschiede zu Altvater Drainrinnen Eckstück Oalu+Ualu entnehmen Sie dem Hersteller-Datenblatt. Unser Team berät Sie unter Tel. 07022-708970.
Welches Zubehör (Eckstücke, T-Stücke, Einlaufroste) ist erhältlich?
Im Lieferumfang ist der Altvater Drainrinnen Eckstück Oalu+Ualu enthalten. Zubehör (z.B. Drehzahlsteller, Schalldämpfer, Montagekonsolen) ist nur enthalten, wenn ausdrücklich in der Artikelbezeichnung genannt. Bitte halten Sie die Artikelnummer 10430 oder den HAN DREA140/60-90 bei Rückfragen bereit.
Welches Material eignet sich für meinen Einsatzfall?
Die genauen Materialangaben zu Altvater Drainrinnen Eckstück Oalu+Ualu entnehmen Sie bitte dem Hersteller-Datenblatt. Unser Team berät Sie bei Fragen zur Materialeignung für Ihren Einsatzfall unter Tel. 07022-708970.
Ist die Rinne beliebig kürzbar?
Der Altvater Drainrinnen Eckstück Oalu+Ualu (DREA140/60-90) erfüllt folgende Eckdaten: Einsatzbereich: Linienentwässerung in Terrassen-, Fassaden- und Dachrandbereichen, Altvater Art.-Nr.: DREA 140/60-90, Herstellerbezeichnung: Draenrinne – Eckstück / Unter- und Oberteil aus Aluminium / inkl. 1 Steckverbinder / Länge 2x250mm / Breite 140mm / Höhe 60-90mm einstellbar mit eingebauten Schrauben. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
