Altvater-Systemkomponente – Altvater SRA500

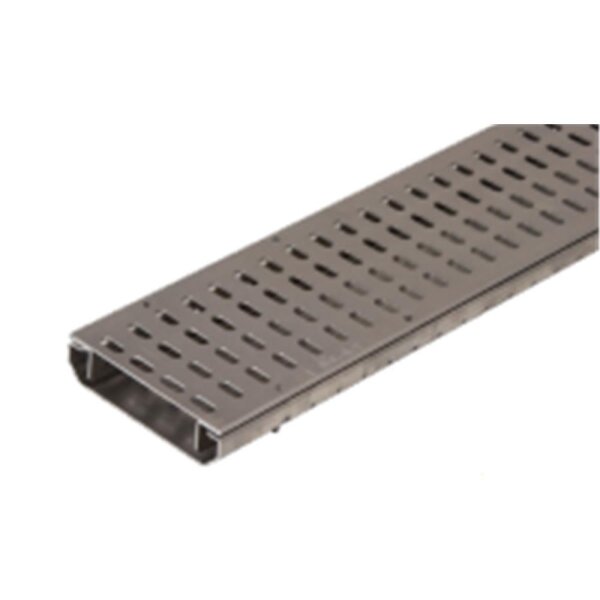

Altvater Sanierungsrinne 140 Oberteil Aluminium Unterteil Aluminium Länge 500mm Entwässerungsrinne ist eine Altvater Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Diese Ausführung ist für den professionellen Einsatz im Dach-, Entwässerungs- oder Haustechnikbereich vorgesehen. Herstellerdaten aus der Altvater-Preismappe wurden für diesen Artikel berücksichtigt. Der Artikel eignet sich besonders dann, wenn die genannten Maß-, Material- und Anschlussdaten exakt zur geplanten Einbausituation passen.
Technische Daten
-
Hersteller: Altvater
-
Produkttyp: Altvater-Systemkomponente
-
Modell / HAN: SRA500
-
Artikelnummer: 10936
-
Breite: 140 mm
-
Länge: 500 mm
-
Gewicht: 1.476 kg
Eigenschaften & Vorteile
-
Systemkomponente: für passende Altvater Lüftungs-, Ventilator- oder Zubehörsysteme vorgesehen.
-
Klare Zuordnung: HAN und Artikelnummer erleichtern die eindeutige Identifikation und Bestellung.
-
Fachgerechte Integration: Auswahl und Montage sollten passend zur Anlage und Herstellerangabe erfolgen.
-
Vielseitig einsetzbar: Sanierung und Nachrüstung bestehender Balkon- und Terrassenentwässerung.
Einsatzbereiche
- Sanierung und Nachrüstung bestehender Balkon- und Terrassenentwässerung
- Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15)
- Einsatz im Türbereich mit reduzierten Anschlusshöhen (Anschluss über Stichkanal)
- Barrierefreie Bauweise vor Fenster- und Türelementen
Funktion und Wirkprinzip
Die Sanierungsrinne (Breite 140 mm) ist für die nachträgliche Verbesserung bestehender Entwässerungssituationen ausgelegt. Wasser läuft über die eingestanzten Lochungen (20x9 mm, freier Querschnitt 17 %) im Oberteil ab, die Drainschlitze im Unterteil (20x5 mm) wirken zugleich als Kiesfangleiste. Die Höhe (35-55 mm) ist auch in eingebautem Zustand über Stellschrauben nachjustierbar. Anders als Drän- oder Rostrinne sind die Segmentlängen (500/1000/1200 mm) NICHT beliebig kürzbar, sondern nur um ein definiertes Kürzungsmaß (50+200 mm bzw. 2x170 mm) – dies ist bei der Verlegeplanung zu beachten.
Montage und Einbau
- Rinnenlänge unter Beachtung des zulässigen Kürzungsmaßes (50+200 mm bzw. 2x170 mm) planen.
- Rinne lose auf Schutzlage bzw. Schüttung plan auflegen.
- Segmente mittels Steckverbinder fluchtgenau aneinanderreihen.
- Höhe des Oberteils über die Stellschrauben an die vorhandene Belagshöhe anpassen.
- Bei Bedarf Eckstücke (Schenkellänge 250 mm) für 90°-Ecken einsetzen.
Passende Kategorien
Häufige Fragen (FAQ)
Wofür wird die Sanierungsrinne eingesetzt?
Der Altvater Sanierungsrinne 140 Oberteil Aluminium Unterteil Aluminium Länge 500mm Entwässerungsrinne wird typischerweise eingesetzt für: Sanierung und Nachrüstung bestehender Balkon- und Terrassenentwässerung. Weitere Anwendungen: Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15), Einsatz im Türbereich mit reduzierten Anschlusshöhen (Anschluss über Stichkanal). Bei spezifischen Einsatzfragen berät unser Team unter Tel. 07022-708970.
Kann die Sanierungsrinne beliebig gekürzt werden?
Der Altvater Sanierungsrinne 140 Oberteil Aluminium Unterteil Aluminium Länge 500mm Entwässerungsrinne (SRA500) erfüllt folgende Eckdaten: Einsatzbereich: projektspezifische Haustechnik-, Dach- oder Entwässerungsanwendungen, Altvater Art.-Nr.: SRA 500, Herstellerbezeichnung: Sanierungsrinne / Unter- und Oberteil aus Aluminium / inkl. 1 Steckverbinder / Länge 500mm / Breite 140mm / Höhe 35-55mm einstellbar mit eingebauten Schrauben / max. Kürzungsmaß 50 + 200mm. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Längen und welches Kürzungsmaß gelten?
Der Altvater Sanierungsrinne 140 Oberteil Aluminium Unterteil Aluminium Länge 500mm Entwässerungsrinne (SRA500) erfüllt folgende Eckdaten: Einsatzbereich: projektspezifische Haustechnik-, Dach- oder Entwässerungsanwendungen, Altvater Art.-Nr.: SRA 500, Herstellerbezeichnung: Sanierungsrinne / Unter- und Oberteil aus Aluminium / inkl. 1 Steckverbinder / Länge 500mm / Breite 140mm / Höhe 35-55mm einstellbar mit eingebauten Schrauben / max. Kürzungsmaß 50 + 200mm. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Wie wird die Höhe nachjustiert?
Der Altvater Sanierungsrinne 140 Oberteil Aluminium Unterteil Aluminium Länge 500mm Entwässerungsrinne (SRA500) erfüllt folgende Eckdaten: Einsatzbereich: projektspezifische Haustechnik-, Dach- oder Entwässerungsanwendungen, Altvater Art.-Nr.: SRA 500, Herstellerbezeichnung: Sanierungsrinne / Unter- und Oberteil aus Aluminium / inkl. 1 Steckverbinder / Länge 500mm / Breite 140mm / Höhe 35-55mm einstellbar mit eingebauten Schrauben / max. Kürzungsmaß 50 + 200mm. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welches Zubehör ist verfügbar?
Im Lieferumfang ist der Altvater Sanierungsrinne 140 Oberteil Aluminium Unterteil Aluminium Länge 500mm Entwässerungsrinne enthalten. Zubehör (z.B. Drehzahlsteller, Schalldämpfer, Montagekonsolen) ist nur enthalten, wenn ausdrücklich in der Artikelbezeichnung genannt. Bitte halten Sie die Artikelnummer 10936 oder den HAN SRA500 bei Rückfragen bereit.
Welche Materialien stehen zur Wahl?
Die genauen Materialangaben zu Altvater Sanierungsrinne 140 Oberteil Aluminium Unterteil Aluminium Länge 500mm Entwässerungsrinne entnehmen Sie bitte dem Hersteller-Datenblatt. Unser Team berät Sie bei Fragen zur Materialeignung für Ihren Einsatzfall unter Tel. 07022-708970.
Wie erfolgt der Einbau im Türbereich?
Die Montage erfolgt schrittweise: Rinnenlänge unter Beachtung des zulässigen Kürzungsmaßes (50+200 mm bzw. 2x170 mm) planen. Rinne lose auf Schutzlage bzw. Schüttung plan auflegen. Die vollständige Anleitung liegt dem Produkt bei.
Passende Varianten & Zubehör
Service & Beratung
Fragen zu SRA500? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 10936 oder den HAN SRA500 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
