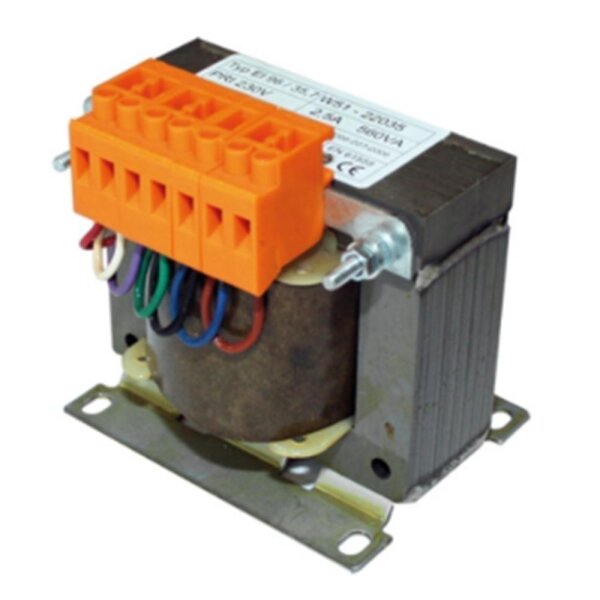

TE 5-Stufen-Trafo – Rosenberg H70-10000
Rosenberg TE 10 5 Stufen- Trafo Wechselstrom 10 A ist eine Rosenberg Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Der Trafo wird zur abgestuften Anpassung der Ventilatorleistung eingesetzt. Entscheidend sind die passende Stromstärke, Spannungsart und Kompatibilität mit dem jeweiligen Ventilator. Für eine sichere Auswahl sollten immer die vorhandene Anlagenplanung, die elektrischen Daten, die Baugröße und die offiziellen Rosenberg-Unterlagen geprüft werden.
Technische Daten
-
Hersteller: Rosenberg
-
Produkttyp: TE 5-Stufen-Trafo
-
Modell / HAN: H70-10000
-
Artikelnummer: 20899
-
Nennstrom / Regelbereich laut Artikelname: 10 A
-
Einsatz: Transformator / Trafo für technische Lüftungsanlagen
Eigenschaften & Vorteile
- Fünf: Fünf Schaltstufen zur Leistungsanpassung
- Auswahl: Auswahl nach Ampere-Wert und Spannungsart
- Für: Für kompatible, transformatorisch regelbare Ventilatoren
- Geeignet: Geeignet für Ersatz und Anlagenaufbau
Einsatzbereiche
- Transformatorische Drehzahlregelung von Wechselstromventilatoren im Schaltschrank oder Klemmkasten
- Nachrüstung/Ersatz eines Einphasen-Stelltransformators bei bestehender externer Verdrahtung
- Einsatz in Verbindung mit separat zu bestellendem 5-Stufen-Schalter für Einphasentransformatoren
- Anwendungen, bei denen Motorschutz über separate Thermokontakt-Verschaltung erfolgt
- Sanierung und Erweiterung bestehender Lüftungsanlagen mit Wechselstromventilatoren
Funktion und Wirkprinzip
Das Rosenberg TE ist ein 5-Stufen-Transformator (kein komplettes Steuergerät mit Gehäuse-Bedienelement) für die Drehzahlregelung von Einphasen-Wechselstromventilatoren. Er liefert fünf feste Ausgangsspannungen: 60 V, 105 V, 130 V, 145 V, 160 V und 230 V als oberste Stufe (Quelle: Rosenberg Betriebsanleitung BA227BB0120A6). Wichtig: Im Lieferumfang des TE ist der 5-Stufen-Schalter nicht enthalten – er muss separat bestellt werden (Rosenberg Art.-Nr. W11-30000 für Einphasentransformatoren). Der Motorschutz muss beim TE über eine externe Thermokontakt-Verschaltung realisiert werden, da der Transformator selbst keinen Hauptschütz besitzt. Bei Einbau in Schaltschrank oder Klemmkasten ist auf ausreichende Kühlung zu achten: rundum mindestens 10 cm Abstand zu benachbarten Gehäuseteilen einhalten.
Montage und Einbau
- Einbauort im Schaltschrank oder Klemmkasten mit mindestens 10 cm Freiraum rundum für die Kühlung wählen.
- Passenden 5-Stufen-Schalter für Einphasentransformatoren (Art.-Nr. W11-30000) separat beschaffen, falls nicht vorhanden.
- Einphasigen Netzanschluss und die Spannungsabgriffe gemäß Anschlussbild auf dem Typenschild verdrahten.
- Externe Thermokontakt-Verschaltung für den Motorschutz vorsehen, da der Trafo selbst keinen Hauptschütz besitzt.
- Stufenschalter anschliessen und alle Ausgangsspannungsstufen (60 bis 230 V) messtechnisch prüfen.
- Verdrahtung und Kühlabstand vor Erstinbetriebnahme final kontrollieren und dokumentieren.
Passende Kategorien
Häufige Fragen (FAQ)
Wofür wird der Rosenberg TE Transformator eingesetzt?
Der Rosenberg TE 10 5 Stufen- Trafo Wechselstrom 10 A wird typischerweise eingesetzt für: Transformatorische Drehzahlregelung von Wechselstromventilatoren im Schaltschrank oder Klemmkasten. Weitere Anwendungen: Nachrüstung/Ersatz eines Einphasen-Stelltransformators bei bestehender externer Verdrahtung, Einsatz in Verbindung mit separat zu bestellendem 5-Stufen-Schalter für Einphasentransformatoren. Bei spezifischen Einsatzfragen berät unser Team unter Tel. 07022-708970.
Ist der 5-Stufen-Schalter im Lieferumfang enthalten?
Im Lieferumfang ist der Rosenberg TE 10 5 Stufen- Trafo Wechselstrom 10 A enthalten. Zubehör (z.B. Drehzahlsteller, Schalldämpfer, Montagekonsolen) ist nur enthalten, wenn ausdrücklich in der Artikelbezeichnung genannt. Bitte halten Sie die Artikelnummer 20899 oder den HAN H70-10000 bei Rückfragen bereit.
Welche Ausgangsspannungen liefert der TE?
Die Nennspannung des H70-10000 entnehmen Sie bitte dem Typenschild bzw. dem Hersteller-Datenblatt. Der elektrische Anschluss ist stets durch eine Elektrofachkraft nach dem beiliegenden Schaltplan auszuführen.
Wie erfolgt der Motorschutz beim TE?
Der Rosenberg TE 10 5 Stufen- Trafo Wechselstrom 10 A (H70-10000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 10 A, Einsatz: Transformator / Trafo für technische Lüftungsanlagen, Ausführung / Einsatz: Transformator / Trafo. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welcher Freiraum wird für die Kühlung benötigt?
Der Rosenberg TE 10 5 Stufen- Trafo Wechselstrom 10 A (H70-10000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 10 A, Einsatz: Transformator / Trafo für technische Lüftungsanlagen, Ausführung / Einsatz: Transformator / Trafo. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Ist der TE ein komplettes Steuergerät?
Welche Rosenberg-Steuergeräte bzw. Regler zu Rosenberg TE 10 5 Stufen- Trafo Wechselstrom 10 A passen, entnehmen Sie dem Hersteller-Datenblatt. Unser Team berät Sie unter Tel. 07022-708970.
Kann der TE für Drehstromventilatoren verwendet werden?
Der Rosenberg TE 10 5 Stufen- Trafo Wechselstrom 10 A wird typischerweise eingesetzt für: Transformatorische Drehzahlregelung von Wechselstromventilatoren im Schaltschrank oder Klemmkasten. Weitere Anwendungen: Nachrüstung/Ersatz eines Einphasen-Stelltransformators bei bestehender externer Verdrahtung, Einsatz in Verbindung mit separat zu bestellendem 5-Stufen-Schalter für Einphasentransformatoren. Bei spezifischen Einsatzfragen berät unser Team unter Tel. 07022-708970.
Welche Umgebungsbedingungen sind zulässig?
Der Rosenberg TE 10 5 Stufen- Trafo Wechselstrom 10 A (H70-10000) erfüllt folgende Eckdaten: Nennstrom / Regelbereich laut Artikelname: 10 A, Einsatz: Transformator / Trafo für technische Lüftungsanlagen, Ausführung / Einsatz: Transformator / Trafo. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
