TE 5-Stufen-Trafo – Rosenberg H70-07500

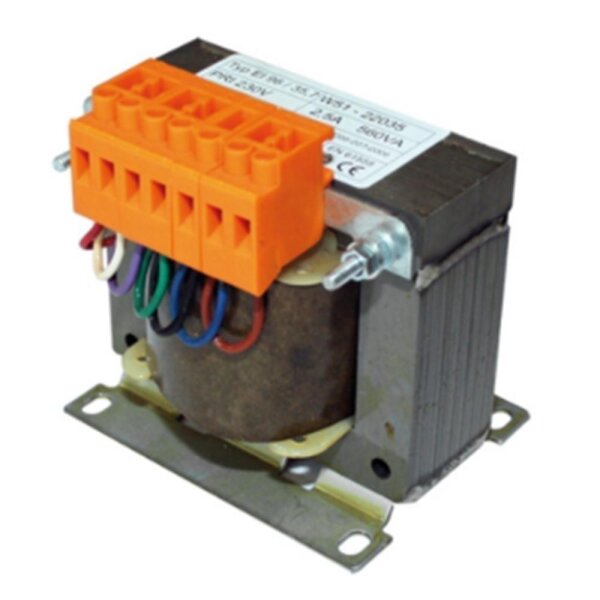

Rosenberg TE 7,5 5 Stufen- Trafo Wechselstrom 7,5 A ist eine Rosenberg Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Der Trafo wird zur abgestuften Anpassung der Ventilatorleistung eingesetzt. Entscheidend sind die passende Stromstärke, Spannungsart und Kompatibilität mit dem jeweiligen Ventilator. Für eine sichere Auswahl sollten immer die vorhandene Anlagenplanung, die elektrischen Daten, die Baugröße und die offiziellen Rosenberg-Unterlagen geprüft werden.
Technische Daten
-
Hersteller: Rosenberg
-
Produkttyp: TE 5-Stufen-Trafo
-
Modell / HAN: H70-07500
-
Artikelnummer: 20903
-
Nennstrom / Regelbereich laut Artikelname: 7,5 A
-
Einsatz: Transformator / Trafo für technische Lüftungsanlagen
Eigenschaften & Vorteile
- Fünf: Fünf Schaltstufen zur Leistungsanpassung
- Auswahl: Auswahl nach Ampere-Wert und Spannungsart
- Für: Für kompatible, transformatorisch regelbare Ventilatoren
- Geeignet: Geeignet für Ersatz und Anlagenaufbau
Einsatzbereiche
- Transformatorische Drehzahlregelung von Wechselstromventilatoren im Schaltschrank oder Klemmkasten
- Nachrüstung/Ersatz eines Einphasen-Stelltransformators bei bestehender externer Verdrahtung
- Einsatz in Verbindung mit separat zu bestellendem 5-Stufen-Schalter für Einphasentransformatoren
- Anwendungen, bei denen Motorschutz über separate Thermokontakt-Verschaltung erfolgt
- Sanierung und Erweiterung bestehender Lüftungsanlagen mit Wechselstromventilatoren
Funktion und Wirkprinzip
Das Rosenberg TE ist ein 5-Stufen-Transformator (kein komplettes Steuergerät mit Gehäuse-Bedienelement) für die Drehzahlregelung von Einphasen-Wechselstromventilatoren. Er liefert fünf feste Ausgangsspannungen: 60 V, 105 V, 130 V, 145 V, 160 V und 230 V als oberste Stufe (Quelle: Rosenberg Betriebsanleitung BA227BB0120A6). Wichtig: Im Lieferumfang des TE ist der 5-Stufen-Schalter nicht enthalten – er muss separat bestellt werden (Rosenberg Art.-Nr. W11-30000 für Einphasentransformatoren). Der Motorschutz muss beim TE über eine externe Thermokontakt-Verschaltung realisiert werden, da der Transformator selbst keinen Hauptschütz besitzt. Bei Einbau in Schaltschrank oder Klemmkasten ist auf ausreichende Kühlung zu achten: rundum mindestens 10 cm Abstand zu benachbarten Gehäuseteilen einhalten.
Montage und Einbau
- Einbauort im Schaltschrank oder Klemmkasten mit mindestens 10 cm Freiraum rundum für die Kühlung wählen.
- Passenden 5-Stufen-Schalter für Einphasentransformatoren (Art.-Nr. W11-30000) separat beschaffen, falls nicht vorhanden.
- Einphasigen Netzanschluss und die Spannungsabgriffe gemäß Anschlussbild auf dem Typenschild verdrahten.
- Externe Thermokontakt-Verschaltung für den Motorschutz vorsehen, da der Trafo selbst keinen Hauptschütz besitzt.
- Stufenschalter anschliessen und alle Ausgangsspannungsstufen (60 bis 230 V) messtechnisch prüfen.
- Verdrahtung und Kühlabstand vor Erstinbetriebnahme final kontrollieren und dokumentieren.
