Altvater-Systemkomponente – Altvater SRSVA140

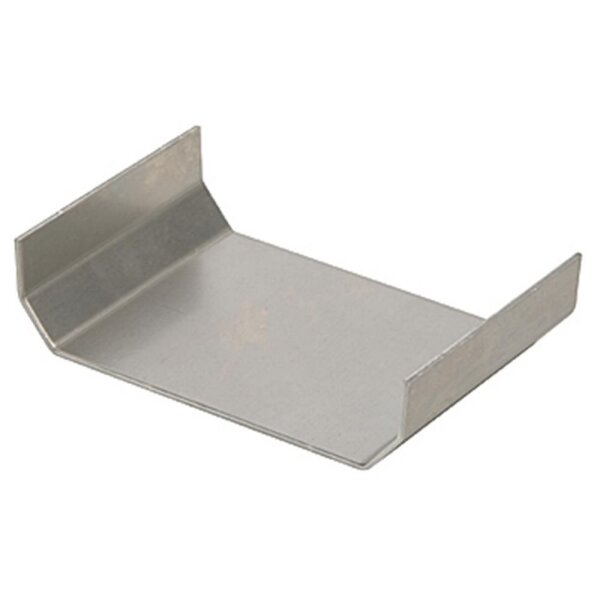

Altvater Sanierungsrinne 140 Steckverbinder Aluminium ist eine Altvater Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Diese Ausführung ist für den professionellen Einsatz im Dach-, Entwässerungs- oder Haustechnikbereich vorgesehen. Herstellerdaten aus der Altvater-Preismappe wurden für diesen Artikel berücksichtigt. Der Artikel eignet sich besonders dann, wenn die genannten Maß-, Material- und Anschlussdaten exakt zur geplanten Einbausituation passen.
Technische Daten
-
Hersteller: Altvater
-
Produkttyp: Altvater-Systemkomponente
-
Modell / HAN: SRSVA140
-
Artikelnummer: 10943
-
Breite: 140 mm
-
Gewicht: 0.108 kg
Eigenschaften & Vorteile
-
Systemkomponente: für passende Altvater Lüftungs-, Ventilator- oder Zubehörsysteme vorgesehen.
-
Klare Zuordnung: HAN und Artikelnummer erleichtern die eindeutige Identifikation und Bestellung.
-
Fachgerechte Integration: Auswahl und Montage sollten passend zur Anlage und Herstellerangabe erfolgen.
-
Vielseitig einsetzbar: Sanierung und Nachrüstung bestehender Balkon- und Terrassenentwässerung.
Einsatzbereiche
- Sanierung und Nachrüstung bestehender Balkon- und Terrassenentwässerung
- Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15)
- Einsatz im Türbereich mit reduzierten Anschlusshöhen (Anschluss über Stichkanal)
- Barrierefreie Bauweise vor Fenster- und Türelementen
Funktion und Wirkprinzip
Die Sanierungsrinne (Breite 140 mm) ist für die nachträgliche Verbesserung bestehender Entwässerungssituationen ausgelegt. Wasser läuft über die eingestanzten Lochungen (20x9 mm, freier Querschnitt 17 %) im Oberteil ab, die Drainschlitze im Unterteil (20x5 mm) wirken zugleich als Kiesfangleiste. Die Höhe (35-55 mm) ist auch in eingebautem Zustand über Stellschrauben nachjustierbar. Anders als Drän- oder Rostrinne sind die Segmentlängen (500/1000/1200 mm) NICHT beliebig kürzbar, sondern nur um ein definiertes Kürzungsmaß (50+200 mm bzw. 2x170 mm) – dies ist bei der Verlegeplanung zu beachten.
Montage und Einbau
- Rinnenlänge unter Beachtung des zulässigen Kürzungsmaßes (50+200 mm bzw. 2x170 mm) planen.
- Rinne lose auf Schutzlage bzw. Schüttung plan auflegen.
- Segmente mittels Steckverbinder fluchtgenau aneinanderreihen.
- Höhe des Oberteils über die Stellschrauben an die vorhandene Belagshöhe anpassen.
- Bei Bedarf Eckstücke (Schenkellänge 250 mm) für 90°-Ecken einsetzen.
Passende Kategorien
Häufige Fragen (FAQ)
Wofür wird die Sanierungsrinne eingesetzt?
Der Altvater Sanierungsrinne 140 Steckverbinder Aluminium wird typischerweise eingesetzt für: Sanierung und Nachrüstung bestehender Balkon- und Terrassenentwässerung. Weitere Anwendungen: Balkone, Terrassen, Loggien und Fassaden in nicht befahrbaren Bereichen (Belastungsklasse A15), Einsatz im Türbereich mit reduzierten Anschlusshöhen (Anschluss über Stichkanal). Bei spezifischen Einsatzfragen berät unser Team unter Tel. 07022-708970.
Kann die Sanierungsrinne beliebig gekürzt werden?
Der Altvater Sanierungsrinne 140 Steckverbinder Aluminium (SRSVA140) erfüllt folgende Eckdaten: Einsatzbereich: projektspezifische Haustechnik-, Dach- oder Entwässerungsanwendungen, Altvater Art.-Nr.: SRSVA 140, Herstellerbezeichnung: Sanierungsrinne – Steckverbinder. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Längen und welches Kürzungsmaß gelten?
Der Altvater Sanierungsrinne 140 Steckverbinder Aluminium (SRSVA140) erfüllt folgende Eckdaten: Einsatzbereich: projektspezifische Haustechnik-, Dach- oder Entwässerungsanwendungen, Altvater Art.-Nr.: SRSVA 140, Herstellerbezeichnung: Sanierungsrinne – Steckverbinder. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Wie wird die Höhe nachjustiert?
Der Altvater Sanierungsrinne 140 Steckverbinder Aluminium (SRSVA140) erfüllt folgende Eckdaten: Einsatzbereich: projektspezifische Haustechnik-, Dach- oder Entwässerungsanwendungen, Altvater Art.-Nr.: SRSVA 140, Herstellerbezeichnung: Sanierungsrinne – Steckverbinder. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welches Zubehör ist verfügbar?
Im Lieferumfang ist der Altvater Sanierungsrinne 140 Steckverbinder Aluminium enthalten. Zubehör (z.B. Drehzahlsteller, Schalldämpfer, Montagekonsolen) ist nur enthalten, wenn ausdrücklich in der Artikelbezeichnung genannt. Bitte halten Sie die Artikelnummer 10943 oder den HAN SRSVA140 bei Rückfragen bereit.
Welche Materialien stehen zur Wahl?
Die genauen Materialangaben zu Altvater Sanierungsrinne 140 Steckverbinder Aluminium entnehmen Sie bitte dem Hersteller-Datenblatt. Unser Team berät Sie bei Fragen zur Materialeignung für Ihren Einsatzfall unter Tel. 07022-708970.
Wie erfolgt der Einbau im Türbereich?
Die Montage erfolgt schrittweise: Rinnenlänge unter Beachtung des zulässigen Kürzungsmaßes (50+200 mm bzw. 2x170 mm) planen. Rinne lose auf Schutzlage bzw. Schüttung plan auflegen. Die vollständige Anleitung liegt dem Produkt bei.
