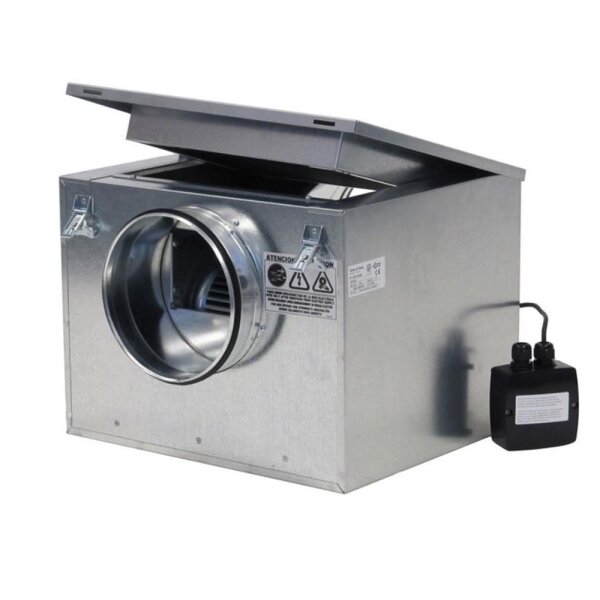

CAB Schallgedämmte Lüftungsbox – Soler & Palau 5113216500
S&P Schallgedämmte Lüftungsbox CAB-250 N ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Die S&P Schallgedämmte Lüftungsbox CAB-250 N überzeugt durch ihre leistungsstarke, leise und energieeffiziente Bauweise. Mit 50 mm starker, nicht brennbarer Glasfaser-Schalldämmung, hochwertigem Radiallaufrad und montagefreundlichem Design ist sie die optimale Lösung für Wohn- und Gewerberäume, Technikräume oder Büros. Jetzt S&P CAB-250 N Lüftungsbox bestellen und Ihre Lüftungslösung leise, effizient und langlebig gestalten!
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: CAB Schallgedämmte Lüftungsbox
-
Modell / HAN: 5113216500
-
Artikelnummer: 23884
-
Gewicht: ca. 22 kg
-
GTIN / EAN: 8413893157171
Eigenschaften & Vorteile
- Schallgedämmt & leise: 50 mm nicht brennbare Glasfaser-Schalldämmung (M0) für besonders leisen Betrieb – ideal für lärmsensible Bereiche.
- Leistungsstark: Volumenstrom bis 1.180 m3/h (freiblasend), optimal für mittlere bis größere Räume.
- Robustes Gehäuse: Verzinktes Stahlblech, luftdicht mit Gummilippendichtungen, langlebig und korrosionsbeständig.
- Radiallaufrad: Vorwärts gekrümmt, aus verzinktem Stahlblech, statisch und dynamisch ausgewuchtet nach ISO 1940.
- Montagefreundlich: Kompaktes Design, abnehmbarer Revisionsdeckel, vier Montagehalterungen inklusive, werkzeuglose "Quick fix"-Verschlüsse.
- Flexible Einbaulage: Vertikal, horizontal oder umgekehrt installierbar – auch für Außenmontage geeignet.
- Wartungsarm: Geschlossene, wartungsfreie Kugellager, Thermokontakte mit manueller Rückstellung.
- Drehzahlsteuerbar: Transformatorisch oder elektronisch regelbar für bedarfsgerechte Lüftung.
- Sicher & geprüft: Schutzart IP44, Wärmeklasse B, externer Klemmenkasten IP55, thermischer Überlastschutz.
- Vielseitig einsetzbar: Für Lüftungsanlagen, Wohnräume, Büros, Technikräume und mehr.
Einsatzbereiche
- Komfortable Wohnraum- und Bürolüftung mit niedrigem Schallpegel
- Einsatz in Hotels, Restaurants, Geschäftsräumen und Praxen
- Zentrale Zu- oder Abluftanlagen mit Rundkanalanschluss
- Sanierung bestehender Anlagen bei Anforderung an Schalldämmung
- Innenaufstellung in Technikräumen, Abstellräumen oder Zwischendecken
Funktion und Wirkprinzip
Die Soler & Palau CAB ist eine schallgedämmte Inline-Lüftungsbox für den Einbau in das Lüftungskanalnetz. Das doppelwandige Gehäuse aus verzinktem Stahlblech mit 25 mm Mineralwoll-Dämmung reduziert den Schallpegel erheblich und macht den Einsatz in geräuschempfindlichen Räumen möglich. Das rückwärts gekrümmte Laufrad und der außenliegende Motor sind wartungsfreundlich konstruiert. Verfügbare Nennweiten: 125, 160, 200 und 250 mm.
Montage und Einbau
- Einbauort mit ausreichend Wartungsabstand und Zugänglichkeit wählen.
- Box schwingungsentkoppelt an Decke oder Boden befestigen.
- Zu- und Abluftkanal in passender Nennweite mit elastischer Manschette anschließen.
- Kondensatablauf bei Anlagen mit Kondensatanfall mit Gefälle anschließen.
- Elektroanschluss 230 V durch Elektrofachkraft nach Schaltplan.
- Inbetriebnahme: Volumenstrom einmessen und protokollieren.
Passende Kategorien
Häufige Fragen (FAQ)
Welche Nennweiten gibt es bei der CAB?
Der S&P Schallgedämmte Lüftungsbox CAB-250 N hat einen Rohranschluss/Nennweite von DN250. Bitte prüfen Sie vor der Bestellung, ob diese mit Ihrem Kanalsystem kompatibel ist.
Wie hoch ist der Schalldruckpegel der CAB?
Der S&P Schallgedämmte Lüftungsbox CAB-250 N hat einen Schalldruckpegel von 36 dB(A) (Gehäuseabstrahlung). Damit gehört das Gerät zu den besonders leisen Lösungen seiner Klasse. Hinweis: Schalldruckwerte werden in 3 m Abstand und unter Normbedingungen ermittelt.
Welche Spannung benötigt die CAB-Box?
Der S&P Schallgedämmte Lüftungsbox CAB-250 N wird mit 1~ 230 V / 50 Hz betrieben. Der elektrische Anschluss ist durch eine Elektrofachkraft nach mitgeliefertem Schaltplan auszuführen.
Wie wird die CAB schwingungsentkoppelt montiert?
Der S&P Schallgedämmte Lüftungsbox CAB-250 N (5113216500) erfüllt folgende Eckdaten: Rohranschluss: DN250, Volumenstrom: bis 1.180 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Ist ein Kondensatablauf vorhanden?
Bei Kondensatanfall ist ein Ablauf mit Gefälle und ggf. Siphon vorzusehen.
Welcher Volumenstrom ist je nach Baugröße möglich?
Der S&P Schallgedämmte Lüftungsbox CAB-250 N liefert einen Volumenstrom von bis 1.180 m3/h (freiblasend) (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Welche Steuergeräte sind kompatibel (REB, REV)?
Der S&P Schallgedämmte Lüftungsbox CAB-250 N ist mit Soler & Palau Drehzahlstellern und Trafos kompatibel (elektronisch: REB-Reihe, transformatorisch: REV-Reihe). Bei der Auswahl achten Sie auf die maximale Schaltleistung des Reglers im Verhältnis zur Motornennleistung.
Welche Filter sind serienmäßig im Lieferumfang?
Filter-Angaben siehe Datenblatt; Wechsel mindestens jährlich gemäß VDI 6022.
Service & Beratung
Fragen zu 5113216500? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 23884 oder den HAN 5113216500 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
