TD Rohrventilator – Soler & Palau 5211308000

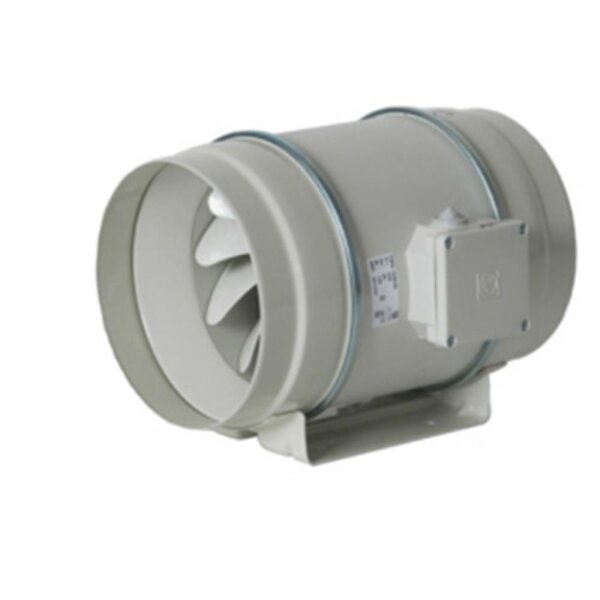

S&P TD-1000/250 3V Rohrventilator ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Der S&P TD-1000/250 3V Rohrventilator ist die ideale Lösung für anspruchsvolle Lüftungsaufgaben in Wohn- und Gewerberäumen. Mit drei regelbaren Leistungsstufen, robuster Bauweise und einfacher Wartung bietet er maximale Flexibilität und Effizienz für Ihre Lüftungsanlage. Jetzt S&P TD-1000/250 3V bestellen und Ihre Lüftungslösung leise, effizient und zukunftssicher gestalten!
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: TD Rohrventilator
-
Modell / HAN: 5211308000
-
Artikelnummer: 24092
-
Gewicht: ca. 9,15 kg
-
Spannung: 1~ 230 V / 50 Hz
-
GTIN / EAN: 8413893856609
Eigenschaften & Vorteile
- Stark & flexibel: Drei Leistungsstufen für optimalen Betrieb: bis zu 1.830 m3/h Volumenstrom (freiblasend).
- Leiser Betrieb: Schalldruckpegel von nur 24–47 dB(A) – ideal für lärmsensible Bereiche.
- Robuste Bauweise: Gehäuse aus Stahlblech mit Epoxid-Polyester-Beschichtung, Laufrad aus Aluminium.
- Wartungsfreundlich: Ventilatoreinheit kann zur Reinigung entnommen werden, ohne die Rohrleitungen zu demontieren.
- Drehzahlsteuerbar: Transformatorisch oder elektronisch regelbar für bedarfsgerechte Lüftung.
- Vielseitige Montage: Für beliebige Einbaulage, inklusive Montagekonsole und Gummilippendichtungen.
- Sicher & geprüft: Schutzart IP44, Isolierstoffklasse B, Thermoschutz nach EN 60335-2-80, geschlossene Kugellager.
- Energieeffizient: Leistungsaufnahme zwischen 35–255 W je nach Stufe.
- Für viele Anwendungen: Geeignet für Büros, Technikräume, Wohnräume, Gewerbe, Sanierung und Neubau.
Einsatzbereiche
- Be- und Entlüftung in Wohn-, Büro- und Gewerberäumen über Rundkanäle
- Lüftung von Bädern, Küchen, WCs und fensterlosen Innenräumen
- Garagen-, Werkstatt- und Lagerlüftung mit kompakten Einbaumaßen
- Einbau direkt in den Lüftungskanal (Inline-Montage) bei beliebiger Einbaulage
- Sanierung bestehender Lüftungsanlagen mit Anforderung an niedrige Geräuschentwicklung
Funktion und Wirkprinzip
Der Soler & Palau TD (Mixvent) ist ein Inline-Rohrventilator mit Mischstromtechnik – die Kombination aus axialer und radialer Bauart liefert hohen Volumenstrom bei kompakten Außenabmessungen. Das schallgedämmte ABS-Kunststoffgehäuse und die schwingungsdämpfenden Aufhängungen sorgen für einen besonders leisen Betrieb (Noise Abatement Society-zertifiziert). Die Motoreinheit ist für Wartungsarbeiten herausnehmbar. Anschluss 230 V / 50 Hz (Standard) oder dreistufig schaltbar (3V-Modelle). Verfügbare Nennweiten: DN100, 125, 150, 160, 200, 250, 315, 355 und 400 mm.
Montage und Einbau
- Einbaulage und Wartungsabstand in der Kanalstrecke planen.
- Ventilator mit beiliegenden Konsolen oder Schwingungsdämpfern befestigen.
- Kanalanschluss saug- und druckseitig mit Klemmschellen oder Manschetten herstellen.
- Bei Silent-Varianten Schwingungsringe gemäß Anleitung verwenden.
- Elektroanschluss 230 V durch Elektrofachkraft – bei 3V-Modellen Stufenschalter integrieren.
- Inbetriebnahme: Drehrichtung über Luftströmung prüfen, Volumenstrom einmessen.
Passende Kategorien
Häufige Fragen (FAQ)
Wie funktioniert die Mischstromtechnik beim TD?
Der S&P TD-1000/250 3V Rohrventilator (5211308000) erfüllt folgende Eckdaten: Rohranschluss: DN250, Volumenstrom: 180–1.830 m3/h (freiblasend), Drehzahl: 2.790/2.620/2.510 1/min. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Was bedeutet 3V bei den TD-Modellen?
Der S&P TD-1000/250 3V Rohrventilator (5211308000) erfüllt folgende Eckdaten: Rohranschluss: DN250, Volumenstrom: 180–1.830 m3/h (freiblasend), Drehzahl: 2.790/2.620/2.510 1/min. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Worin unterscheidet sich die Silent-Variante vom Standard-TD?
Die Soler & Palau Silent-100 Reihe gibt es in mehreren Varianten:
CZ (Standard, ohne Schaltung), CRZ (Nachlauftimer), CHZ (Hygrostat), CDZ (Bewegungsmelder + Nachlauf), CRIZ (Intervall). Wahl je nach gewünschtem Komfort und Einbauort. Beratung unter Tel. 07022-708970.
Welche Nennweite (DN) brauche ich für meinen Kanal?
Der S&P TD-1000/250 3V Rohrventilator hat einen Rohranschluss/Nennweite von DN250. Bitte prüfen Sie vor der Bestellung, ob diese mit Ihrem Kanalsystem kompatibel ist.
Wie wird der TD im Lüftungskanal befestigt?
Der S&P TD-1000/250 3V Rohrventilator ist für Mit Montagekonsole, beliebige Einbaulage ausgelegt. Die fachgerechte Installation erfolgt nach beigefügter Montageanleitung – Anschluss durch Elektrofachkraft.
Welchen Volumenstrom liefert mein TD-Modell?
Der S&P TD-1000/250 3V Rohrventilator liefert einen Volumenstrom von 180–1.830 m3/h (freiblasend) (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Ist der Motor wartungsfreundlich tauschbar?
Der S&P TD-1000/250 3V Rohrventilator (5211308000) erfüllt folgende Eckdaten: Rohranschluss: DN250, Volumenstrom: 180–1.830 m3/h (freiblasend), Drehzahl: 2.790/2.620/2.510 1/min. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Drehzahlsteller passen zum TD?
Die Nenndrehzahl des S&P TD-1000/250 3V Rohrventilator beträgt 2.790/2.620/2.510 1/min. Bei drehzahlgeregelten Modellen ist eine Anpassung über Drehzahlsteller (REB) oder Trafo (REV) möglich.
Service & Beratung
Fragen zu 5211308000? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 24092 oder den HAN 5211308000 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
