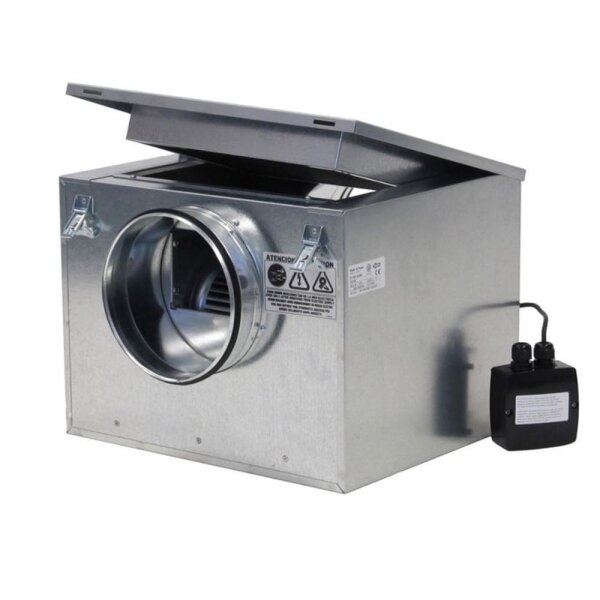

CAB Schallgedämmte Lüftungsbox – Soler & Palau 5113210800
S&P Schallgedämmte Lüftungsbox CAB-125 ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Die S&P Schallgedämmte Lüftungsbox CAB-125 ist die ideale Lösung für alle, die Wert auf leise, leistungsstarke und energieeffiziente Lüftung legen. Mit 50 mm starker Schalldämmung, hochwertigem Radiallaufrad und montagefreundlicher Bauweise eignet sie sich perfekt für Wohn- und Gewerberäume, Technikräume oder Büros. Jetzt S&P CAB-125 Lüftungsbox bestellen und Ihre Lüftungslösung leise, effizient und langlebig gestalten!
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: CAB Schallgedämmte Lüftungsbox
-
Modell / HAN: 5113210800
-
Artikelnummer: 23881
-
Gewicht: ca. 16 kg
-
GTIN / EAN: 8413893112002
Eigenschaften & Vorteile
- Schallgedämmt & leise: 50 mm nicht brennbare Schalldämmauskleidung für besonders leisen Betrieb – ideal für lärmsensible Bereiche.
- Leistungsstark: Volumenstrom bis 220 m3/h (freiblasend), optimal für kleine und mittlere Räume.
- Robustes Gehäuse: Verzinktes Stahlblech, korrosionsbeständig und langlebig.
- Radiallaufrad: Vorwärts gekrümmt, aus verzinktem Stahlblech, statisch und dynamisch ausgewuchtet nach ISO 1940.
- Montagefreundlich: Kompaktes Design, abnehmbarer Revisionsdeckel, vier Montagehalterungen inklusive.
- Flexible Anschlüsse: Ansaug- und Ausblasstutzen DN125 mit Gummilippendichtung für Normrohre.
- Wartungsarm: Geschlossene, wartungsfreie Kugellager, werkzeuglose "Quick fix"-Verschlüsse.
- Drehzahlsteuerbar: Transformatorisch oder elektronisch regelbar für bedarfsgerechte Lüftung.
- Sicher & geprüft: Schutzart IP44, Wärmeklasse B, thermischer Überlastschutz, externer Klemmenkasten IP55.
- Vielseitig einsetzbar: Für Lüftungsanlagen, Wohnräume, Büros, Technikräume und mehr.
- Flexible Einbaulage: Vertikal, horizontal oder umgekehrt installierbar – auch für Außenmontage geeignet.
Einsatzbereiche
- Komfortable Wohnraum- und Bürolüftung mit niedrigem Schallpegel
- Einsatz in Hotels, Restaurants, Geschäftsräumen und Praxen
- Zentrale Zu- oder Abluftanlagen mit Rundkanalanschluss
- Sanierung bestehender Anlagen bei Anforderung an Schalldämmung
- Innenaufstellung in Technikräumen, Abstellräumen oder Zwischendecken
Funktion und Wirkprinzip
Die Soler & Palau CAB ist eine schallgedämmte Inline-Lüftungsbox für den Einbau in das Lüftungskanalnetz. Das doppelwandige Gehäuse aus verzinktem Stahlblech mit 25 mm Mineralwoll-Dämmung reduziert den Schallpegel erheblich und macht den Einsatz in geräuschempfindlichen Räumen möglich. Das rückwärts gekrümmte Laufrad und der außenliegende Motor sind wartungsfreundlich konstruiert. Verfügbare Nennweiten: 125, 160, 200 und 250 mm.
Montage und Einbau
- Einbauort mit ausreichend Wartungsabstand und Zugänglichkeit wählen.
- Box schwingungsentkoppelt an Decke oder Boden befestigen.
- Zu- und Abluftkanal in passender Nennweite mit elastischer Manschette anschließen.
- Kondensatablauf bei Anlagen mit Kondensatanfall mit Gefälle anschließen.
- Elektroanschluss 230 V durch Elektrofachkraft nach Schaltplan.
- Inbetriebnahme: Volumenstrom einmessen und protokollieren.
Passende Kategorien
Häufige Fragen (FAQ)
Welche Nennweiten gibt es bei der CAB?
Der S&P Schallgedämmte Lüftungsbox CAB-125 hat einen Rohranschluss/Nennweite von DN125. Bitte prüfen Sie vor der Bestellung, ob diese mit Ihrem Kanalsystem kompatibel ist.
Wie hoch ist der Schalldruckpegel der CAB?
Der S&P Schallgedämmte Lüftungsbox CAB-125 hat einen Schalldruckpegel von 27 dB(A) (Gehäuseabstrahlung). Damit gehört das Gerät zu den besonders leisen Lösungen seiner Klasse. Hinweis: Schalldruckwerte werden in 3 m Abstand und unter Normbedingungen ermittelt.
Welche Spannung benötigt die CAB-Box?
Der S&P Schallgedämmte Lüftungsbox CAB-125 wird mit 1~ 230 V / 50 Hz betrieben. Der elektrische Anschluss ist durch eine Elektrofachkraft nach mitgeliefertem Schaltplan auszuführen.
Wie wird die CAB schwingungsentkoppelt montiert?
Der S&P Schallgedämmte Lüftungsbox CAB-125 (5113210800) erfüllt folgende Eckdaten: Rohranschluss: DN125, Volumenstrom: 220 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Ist ein Kondensatablauf vorhanden?
Bei Kondensatanfall ist ein Ablauf mit Gefälle und ggf. Siphon vorzusehen.
Welcher Volumenstrom ist je nach Baugröße möglich?
Der S&P Schallgedämmte Lüftungsbox CAB-125 liefert einen Volumenstrom von 220 m3/h (freiblasend) (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Welche Steuergeräte sind kompatibel (REB, REV)?
Der S&P Schallgedämmte Lüftungsbox CAB-125 ist mit Soler & Palau Drehzahlstellern und Trafos kompatibel (elektronisch: REB-Reihe, transformatorisch: REV-Reihe). Bei der Auswahl achten Sie auf die maximale Schaltleistung des Reglers im Verhältnis zur Motornennleistung.
Welche Filter sind serienmäßig im Lieferumfang?
Filter-Angaben siehe Datenblatt; Wechsel mindestens jährlich gemäß VDI 6022.
Service & Beratung
Fragen zu 5113210800? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 23881 oder den HAN 5113210800 bereit.
