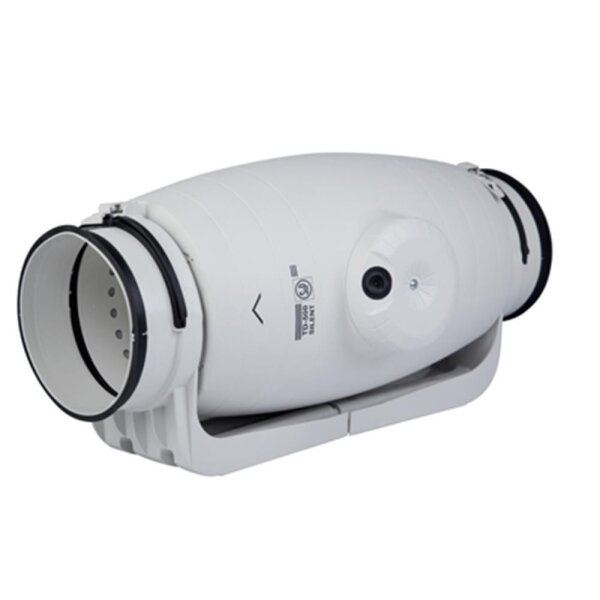

TD Rohrventilator – Soler & Palau 5211305300
S&P TD-1000/200 Silent 3V Schallgedämmt Rohrventilator ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Der S&P TD-1000/200 Silent 3V ist einer der leisesten und leistungsstärksten schallgedämmten Rohrventilatoren auf dem Markt. Mit drei regelbaren Leistungsstufen, innovativer Schalldämmung und einfacher Wartung ist er die perfekte Lösung für anspruchsvolle Lüftungsaufgaben in Wohn- und Gewerberäumen, Technikräumen oder Büros. Jetzt S&P TD-1000/200 Silent 3V bestellen und Ihre Lüftungslösung leise, effizient und zukunftssicher gestalten!
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: TD Rohrventilator
-
Modell / HAN: 5211305300
-
Artikelnummer: 24091
-
Gewicht: ca. 8,7 kg
-
GTIN / EAN: 8413893381132
Eigenschaften & Vorteile
- Extrem leise: Schalldämmendes Gehäuse aus Stahlblech mit nicht brennbarer Auskleidung – zertifiziert durch die Noise Abatement Society.
- Leistungsstark & flexibel: Drei regelbare Leistungsstufen: 1.040 / 910 / 790 m3/h (freiblasend).
- Einfache Wartung: Motoreinheit lässt sich ohne Demontage der Rohrleitung entnehmen – ideal für schnelle Reinigung.
- Kompakte Bauweise: Perfekt für enge Einbausituationen und kleine Räume geeignet.
- Schwingungsdämpfende Dichtungen: Zwischen Konsole und Motoreinheit für vibrationsarmen Betrieb.
- Vielseitig einsetzbar: Für horizontale und vertikale Montage, ideal für Badezimmer, Büros, Technik- und Serverräume.
- Energieeffizient & sicher: Schutzart IP44, Wärmeklasse B, Dauerbetrieb S1, Thermokontakte mit manueller Rückstellung.
- Wartungsfrei: Geschlossene Kugellager, langlebige Komponenten.
- Drehzahlsteuerbar: Transformatorisch oder elektronisch regelbar.
- Montagefreundlich: Inklusive Montagekonsole, außenliegender Klemmenkasten, Gummilippendichtungen an Ein- und Auslass.
Einsatzbereiche
- Be- und Entlüftung in Wohn-, Büro- und Gewerberäumen über Rundkanäle
- Lüftung von Bädern, Küchen, WCs und fensterlosen Innenräumen
- Garagen-, Werkstatt- und Lagerlüftung mit kompakten Einbaumaßen
- Einbau direkt in den Lüftungskanal (Inline-Montage) bei beliebiger Einbaulage
- Sanierung bestehender Lüftungsanlagen mit Anforderung an niedrige Geräuschentwicklung
Funktion und Wirkprinzip
Der Soler & Palau TD (Mixvent) ist ein Inline-Rohrventilator mit Mischstromtechnik – die Kombination aus axialer und radialer Bauart liefert hohen Volumenstrom bei kompakten Außenabmessungen. Das schallgedämmte ABS-Kunststoffgehäuse und die schwingungsdämpfenden Aufhängungen sorgen für einen besonders leisen Betrieb (Noise Abatement Society-zertifiziert). Die Motoreinheit ist für Wartungsarbeiten herausnehmbar. Anschluss 230 V / 50 Hz (Standard) oder dreistufig schaltbar (3V-Modelle). Verfügbare Nennweiten: DN100, 125, 150, 160, 200, 250, 315, 355 und 400 mm.
Montage und Einbau
- Einbaulage und Wartungsabstand in der Kanalstrecke planen.
- Ventilator mit beiliegenden Konsolen oder Schwingungsdämpfern befestigen.
- Kanalanschluss saug- und druckseitig mit Klemmschellen oder Manschetten herstellen.
- Bei Silent-Varianten Schwingungsringe gemäß Anleitung verwenden.
- Elektroanschluss 230 V durch Elektrofachkraft – bei 3V-Modellen Stufenschalter integrieren.
- Inbetriebnahme: Drehrichtung über Luftströmung prüfen, Volumenstrom einmessen.
Passende Kategorien
Häufige Fragen (FAQ)
Wie funktioniert die Mischstromtechnik beim TD?
Der S&P TD-1000/200 Silent 3V Schallgedämmt Rohrventilator (5211305300) erfüllt folgende Eckdaten: Rohranschluss: DN200, Volumenstrom: 1.040 / 910 / 790 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Was bedeutet 3V bei den TD-Modellen?
Der S&P TD-1000/200 Silent 3V Schallgedämmt Rohrventilator (5211305300) erfüllt folgende Eckdaten: Rohranschluss: DN200, Volumenstrom: 1.040 / 910 / 790 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Worin unterscheidet sich die Silent-Variante vom Standard-TD?
Die Soler & Palau Silent-100 Reihe gibt es in mehreren Varianten:
CZ (Standard, ohne Schaltung), CRZ (Nachlauftimer), CHZ (Hygrostat), CDZ (Bewegungsmelder + Nachlauf), CRIZ (Intervall). Wahl je nach gewünschtem Komfort und Einbauort. Beratung unter Tel. 07022-708970.
Welche Nennweite (DN) brauche ich für meinen Kanal?
Der S&P TD-1000/200 Silent 3V Schallgedämmt Rohrventilator hat einen Rohranschluss/Nennweite von DN200. Bitte prüfen Sie vor der Bestellung, ob diese mit Ihrem Kanalsystem kompatibel ist.
Wie wird der TD im Lüftungskanal befestigt?
Der S&P TD-1000/200 Silent 3V Schallgedämmt Rohrventilator ist für Mit Montagekonsole, Motoreinheit herausnehmbar ausgelegt. Die fachgerechte Installation erfolgt nach beigefügter Montageanleitung – Anschluss durch Elektrofachkraft.
Welchen Volumenstrom liefert mein TD-Modell?
Der S&P TD-1000/200 Silent 3V Schallgedämmt Rohrventilator liefert einen Volumenstrom von 1.040 / 910 / 790 m3/h (freiblasend) (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Ist der Motor wartungsfreundlich tauschbar?
Der S&P TD-1000/200 Silent 3V Schallgedämmt Rohrventilator (5211305300) erfüllt folgende Eckdaten: Rohranschluss: DN200, Volumenstrom: 1.040 / 910 / 790 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Drehzahlsteller passen zum TD?
Die Nenndrehzahl des S&P TD-1000/200 Silent 3V Schallgedämmt Rohrventilator beträgt 2.450 / 2.210 / 1.920 1/min. Bei drehzahlgeregelten Modellen ist eine Anpassung über Drehzahlsteller (REB) oder Trafo (REV) möglich.
Service & Beratung
Fragen zu 5211305300? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 24091 oder den HAN 5211305300 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
