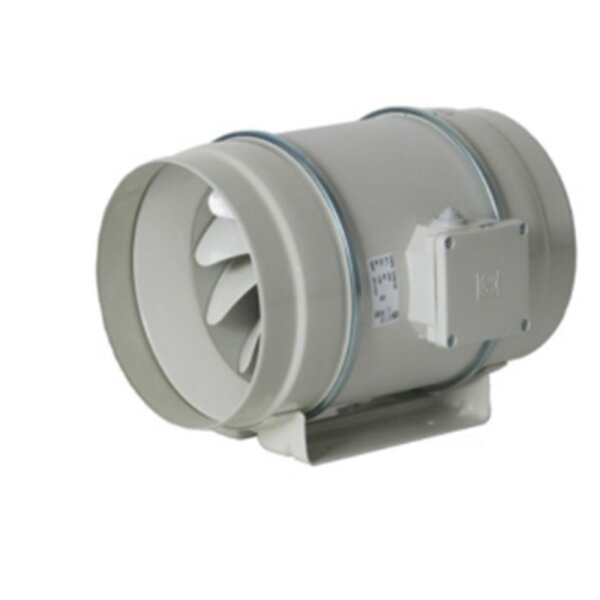

TD Rohrventilator – Soler & Palau 5211304900
S&P TD-800/200 3V Rohrventilator ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Der S&P TD-800/200 3V Rohrventilator ist einer der leisesten und effizientesten schallgedämmten Rohrventilatoren seiner Klasse. Mit drei regelbaren Leistungsstufen, innovativer Schalldämmung und kompakter Bauweise ist er die perfekte Lösung für mittlere Räume, Büros, Technikräume oder anspruchsvolle Lüftungsprojekte. Jetzt S&P TD-800/200 3V Rohrventilator bestellen und Ihre Lüftungslösung flüsterleise, effizient und platzsparend gestalten!
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: TD Rohrventilator
-
Modell / HAN: 5211304900
-
Artikelnummer: 24119
-
Gewicht: ca. 4,9 kg
-
GTIN / EAN: 8413893876447
Eigenschaften & Vorteile
- Flüsterleiser Betrieb: Schallgedämmtes Gehäuse, zertifiziert durch die Noise Abatement Society, mit schwingungsdämpfenden Dichtungen – extrem niedrige Schallemissionen.
- Leistungsstark & energiesparend: Drei Leistungsstufen: bis zu 1.040 / 940 / 850 m3/h (freiblasend) bei sehr geringem Stromverbrauch.
- 3-stufig regelbar: Flexible Anpassung an individuelle Anforderungen – ideal für verschiedene Raumgrößen und Anwendungen.
- Kompakt & vielseitig: Besonders geringe Baugröße, ideal für enge Einbausituationen und kleine bis mittlere Räume.
- Einfache Wartung: Motoreinheit lässt sich ohne Demontage der Rohrleitung entnehmen – schnelle Reinigung und Service.
- Optimierte Aerodynamik: Halbradiale Bauart, statisch und dynamisch ausgewuchtetes Laufrad für maximale Effizienz und Laufruhe.
- Drehzahlsteuerbar: Transformatorisch oder elektronisch regelbar für bedarfsgerechte Lüftung.
- Sicher & geprüft: Schutzart IP44, Wärmeklasse B, Thermokontakte mit manueller Rückstellung, geschlossene Kugellager, Dauerbetrieb S1.
- Robuste Bauweise: Gehäuse aus schlagfestem PP-Kunststoff, Laufrad aus ABS-Kunststoff.
- Montagefreundlich: Mit Montagekonsole, beliebige Einbaulage und Gummilippendichtungen an Ein- und Auslass.
Einsatzbereiche
- Be- und Entlüftung in Wohn-, Büro- und Gewerberäumen über Rundkanäle
- Lüftung von Bädern, Küchen, WCs und fensterlosen Innenräumen
- Garagen-, Werkstatt- und Lagerlüftung mit kompakten Einbaumaßen
- Einbau direkt in den Lüftungskanal (Inline-Montage) bei beliebiger Einbaulage
- Sanierung bestehender Lüftungsanlagen mit Anforderung an niedrige Geräuschentwicklung
Funktion und Wirkprinzip
Der Soler & Palau TD (Mixvent) ist ein Inline-Rohrventilator mit Mischstromtechnik – die Kombination aus axialer und radialer Bauart liefert hohen Volumenstrom bei kompakten Außenabmessungen. Das schallgedämmte ABS-Kunststoffgehäuse und die schwingungsdämpfenden Aufhängungen sorgen für einen besonders leisen Betrieb (Noise Abatement Society-zertifiziert). Die Motoreinheit ist für Wartungsarbeiten herausnehmbar. Anschluss 230 V / 50 Hz (Standard) oder dreistufig schaltbar (3V-Modelle). Verfügbare Nennweiten: DN100, 125, 150, 160, 200, 250, 315, 355 und 400 mm.
Montage und Einbau
- Einbaulage und Wartungsabstand in der Kanalstrecke planen.
- Ventilator mit beiliegenden Konsolen oder Schwingungsdämpfern befestigen.
- Kanalanschluss saug- und druckseitig mit Klemmschellen oder Manschetten herstellen.
- Bei Silent-Varianten Schwingungsringe gemäß Anleitung verwenden.
- Elektroanschluss 230 V durch Elektrofachkraft – bei 3V-Modellen Stufenschalter integrieren.
- Inbetriebnahme: Drehrichtung über Luftströmung prüfen, Volumenstrom einmessen.
Passende Kategorien
Häufige Fragen (FAQ)
Wie funktioniert die Mischstromtechnik beim TD?
Der S&P TD-800/200 3V Rohrventilator (5211304900) erfüllt folgende Eckdaten: Rohranschluss: DN200, Volumenstrom: 1.040 / 940 / 850 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Was bedeutet 3V bei den TD-Modellen?
Der S&P TD-800/200 3V Rohrventilator (5211304900) erfüllt folgende Eckdaten: Rohranschluss: DN200, Volumenstrom: 1.040 / 940 / 850 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Worin unterscheidet sich die Silent-Variante vom Standard-TD?
Die Soler & Palau Silent-100 Reihe gibt es in mehreren Varianten:
CZ (Standard, ohne Schaltung), CRZ (Nachlauftimer), CHZ (Hygrostat), CDZ (Bewegungsmelder + Nachlauf), CRIZ (Intervall). Wahl je nach gewünschtem Komfort und Einbauort. Beratung unter Tel. 07022-708970.
Welche Nennweite (DN) brauche ich für meinen Kanal?
Der S&P TD-800/200 3V Rohrventilator hat einen Rohranschluss/Nennweite von DN200. Bitte prüfen Sie vor der Bestellung, ob diese mit Ihrem Kanalsystem kompatibel ist.
Wie wird der TD im Lüftungskanal befestigt?
Der S&P TD-800/200 3V Rohrventilator ist für Mit Montagekonsole, beliebige Einbaulage ausgelegt. Die fachgerechte Installation erfolgt nach beigefügter Montageanleitung – Anschluss durch Elektrofachkraft.
Welchen Volumenstrom liefert mein TD-Modell?
Der S&P TD-800/200 3V Rohrventilator liefert einen Volumenstrom von 1.040 / 940 / 850 m3/h (freiblasend) (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Ist der Motor wartungsfreundlich tauschbar?
Der S&P TD-800/200 3V Rohrventilator (5211304900) erfüllt folgende Eckdaten: Rohranschluss: DN200, Volumenstrom: 1.040 / 940 / 850 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Drehzahlsteller passen zum TD?
Die Nenndrehzahl des S&P TD-800/200 3V Rohrventilator beträgt 2.480 / 2.290 / 2.080 1/min. Bei drehzahlgeregelten Modellen ist eine Anpassung über Drehzahlsteller (REB) oder Trafo (REV) möglich.
Service & Beratung
Fragen zu 5211304900? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 24119 oder den HAN 5211304900 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
