TD Rohrventilator – Soler & Palau 5211301100

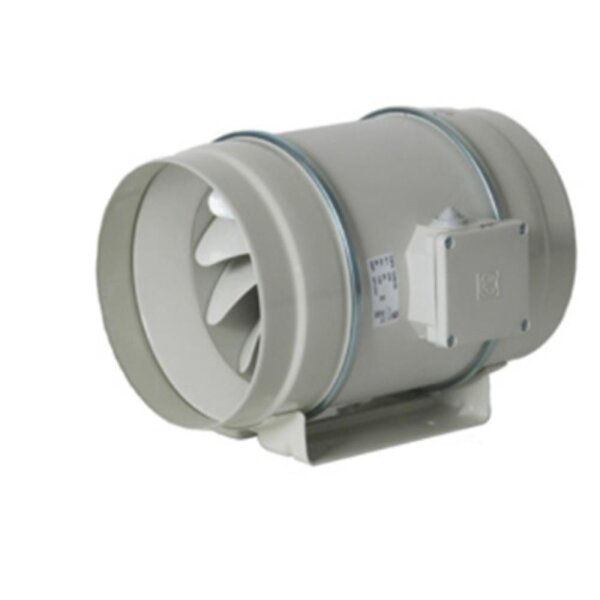

S&P TD-500/150 3V Rohrventilator ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Der S&P TD-500/150 3V Rohrventilator gehört zu den leisesten und effizientesten schallgedämmten Rohrventilatoren seiner Klasse. Mit drei regelbaren Leistungsstufen, innovativer Schalldämmung und einfacher Wartung ist er die perfekte Lösung für kleine bis mittlere Räume, Bäder, Büros oder Technikräume. Jetzt S&P TD-500/150 3V Rohrventilator bestellen und Ihre Lüftungslösung flüsterleise, effizient und platzsparend gestalten!
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: TD Rohrventilator
-
Modell / HAN: 5211301100
-
Artikelnummer: 24113
-
Gewicht: ca. 6,0 kg
-
GTIN / EAN: 8413893870599
Eigenschaften & Vorteile
- Flüsterleiser Betrieb: Schallgedämmtes Gehäuse mit innovativen Materialien – zertifiziert durch die Noise Abatement Society.
- Leistungsstark & energiesparend: Drei Leistungsstufen: 350 / 450 / 550 m3/h (freiblasend) bei nur 45–59 W Leistungsaufnahme.
- 3-stufig regelbar: Einfache Anpassung an den Bedarf – ideal für verschiedene Raumgrößen und Anwendungen.
- Kompakt & vielseitig: Besonders geringe Baugröße, ideal für enge Einbausituationen und kleine Räume.
- Einfache Wartung: Motoreinheit lässt sich mit wenigen Handgriffen entnehmen – Reinigung ohne Demontage der Rohre.
- Flexible Anschlüsse: Passend für DN150 und DN160 dank Gummi-Reduzierstück.
- Drehzahlsteuerbar: Transformatorisch oder elektronisch regelbar für bedarfsgerechte Lüftung.
- Sicher & geprüft: Schutzart IP44, Wärmeklasse B, Thermokontakte mit manueller Rückstellung, geschlossene Kugellager.
- Für Dauerbetrieb: Max. Fördermitteltemperatur -20 bis +60 °C, wartungsfreier Betrieb.
Einsatzbereiche
- Be- und Entlüftung in Wohn-, Büro- und Gewerberäumen über Rundkanäle
- Lüftung von Bädern, Küchen, WCs und fensterlosen Innenräumen
- Garagen-, Werkstatt- und Lagerlüftung mit kompakten Einbaumaßen
- Einbau direkt in den Lüftungskanal (Inline-Montage) bei beliebiger Einbaulage
- Sanierung bestehender Lüftungsanlagen mit Anforderung an niedrige Geräuschentwicklung
Funktion und Wirkprinzip
Der Soler & Palau TD (Mixvent) ist ein Inline-Rohrventilator mit Mischstromtechnik – die Kombination aus axialer und radialer Bauart liefert hohen Volumenstrom bei kompakten Außenabmessungen. Das schallgedämmte ABS-Kunststoffgehäuse und die schwingungsdämpfenden Aufhängungen sorgen für einen besonders leisen Betrieb (Noise Abatement Society-zertifiziert). Die Motoreinheit ist für Wartungsarbeiten herausnehmbar. Anschluss 230 V / 50 Hz (Standard) oder dreistufig schaltbar (3V-Modelle). Verfügbare Nennweiten: DN100, 125, 150, 160, 200, 250, 315, 355 und 400 mm.
Montage und Einbau
- Einbaulage und Wartungsabstand in der Kanalstrecke planen.
- Ventilator mit beiliegenden Konsolen oder Schwingungsdämpfern befestigen.
- Kanalanschluss saug- und druckseitig mit Klemmschellen oder Manschetten herstellen.
- Bei Silent-Varianten Schwingungsringe gemäß Anleitung verwenden.
- Elektroanschluss 230 V durch Elektrofachkraft – bei 3V-Modellen Stufenschalter integrieren.
- Inbetriebnahme: Drehrichtung über Luftströmung prüfen, Volumenstrom einmessen.
Passende Kategorien
Häufige Fragen (FAQ)
Wie funktioniert die Mischstromtechnik beim TD?
Der S&P TD-500/150 3V Rohrventilator (5211301100) erfüllt folgende Eckdaten: Rohranschluss: DN150 (inkl. Reduzierstück auf 160 mm), Volumenstrom: 350 / 450 / 550 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Was bedeutet 3V bei den TD-Modellen?
Der S&P TD-500/150 3V Rohrventilator (5211301100) erfüllt folgende Eckdaten: Rohranschluss: DN150 (inkl. Reduzierstück auf 160 mm), Volumenstrom: 350 / 450 / 550 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Worin unterscheidet sich die Silent-Variante vom Standard-TD?
Die Soler & Palau Silent-100 Reihe gibt es in mehreren Varianten:
CZ (Standard, ohne Schaltung), CRZ (Nachlauftimer), CHZ (Hygrostat), CDZ (Bewegungsmelder + Nachlauf), CRIZ (Intervall). Wahl je nach gewünschtem Komfort und Einbauort. Beratung unter Tel. 07022-708970.
Welche Nennweite (DN) brauche ich für meinen Kanal?
Der S&P TD-500/150 3V Rohrventilator hat einen Rohranschluss/Nennweite von DN150 (inkl. Reduzierstück auf 160 mm). Bitte prüfen Sie vor der Bestellung, ob diese mit Ihrem Kanalsystem kompatibel ist.
Wie wird der TD im Lüftungskanal befestigt?
Der S&P TD-500/150 3V Rohrventilator ist für Mit Montagekonsole, beliebige Einbaulage ausgelegt. Die fachgerechte Installation erfolgt nach beigefügter Montageanleitung – Anschluss durch Elektrofachkraft.
Welchen Volumenstrom liefert mein TD-Modell?
Der S&P TD-500/150 3V Rohrventilator liefert einen Volumenstrom von 350 / 450 / 550 m3/h (freiblasend) (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Ist der Motor wartungsfreundlich tauschbar?
Der S&P TD-500/150 3V Rohrventilator (5211301100) erfüllt folgende Eckdaten: Rohranschluss: DN150 (inkl. Reduzierstück auf 160 mm), Volumenstrom: 350 / 450 / 550 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Drehzahlsteller passen zum TD?
Die Nenndrehzahl des S&P TD-500/150 3V Rohrventilator beträgt 1.610 / 2.060 / 2.480 1/min. Bei drehzahlgeregelten Modellen ist eine Anpassung über Drehzahlsteller (REB) oder Trafo (REV) möglich.
Service & Beratung
Fragen zu 5211301100? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 24113 oder den HAN 5211301100 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
