TD Rohrventilator – Soler & Palau 5211320600

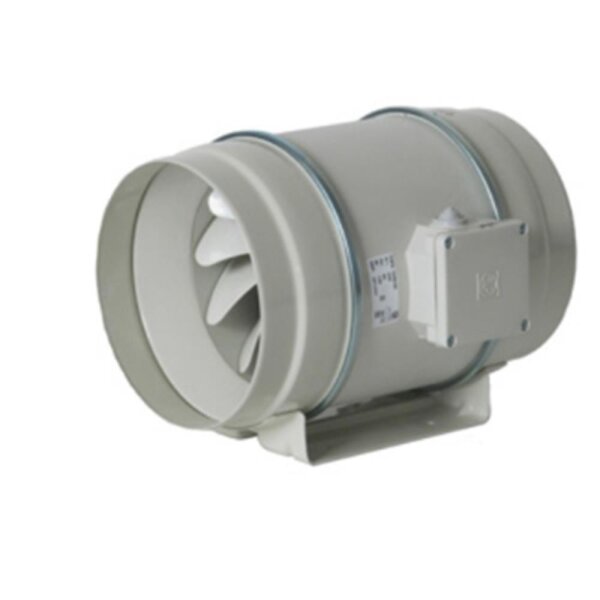

S&P TD-250/100 Rohrventilator ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Der S&P TD-250/100 Rohrventilator zählt zu den leisesten und kompaktesten Rohrventilatoren seiner Klasse. Mit bis zu 240 m3/h Volumenstrom, schallgedämpftem Gehäuse und einfacher Wartung ist er die perfekte Lösung für kleine bis mittlere Räume, Bäder, Büros oder Technikräume. Jetzt S&P TD-250/100 Rohrventilator bestellen und Ihre Lüftungslösung leise, effizient und platzsparend gestalten!
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: TD Rohrventilator
-
Modell / HAN: 5211320600
-
Artikelnummer: 24105
-
Gewicht: ca. 5,4 kg
-
GTIN / EAN: 8413893055149
Eigenschaften & Vorteile
- Extrem leise: Schalldämpfende Konstruktion, zertifiziert durch die Noise Abatement Society – ideal für lärmsensible Bereiche.
- Kompakt & vielseitig: Besonders geringe Baugröße, perfekt für enge Einbausituationen und kleine Räume.
- Leistungsstark: Zwei regelbare Leistungsstufen: 180/240 m3/h (freiblasend).
- Einfache Wartung: Motoreinheit kann werkzeuglos entnommen werden – schnelle Reinigung ohne Demontage der Rohrleitungen.
- Flexible Anschlüsse: Lieferung mit Reduzierstücken für 100 mm und 125 mm Rohranschluss.
- Energieeffizient: Geringe Leistungsaufnahme (18/24 W), Motorstrom 0,10/0,11 A.
- Sicher & geprüft: Schutzart IP44, Wärmeklasse B, thermischer Überlastschutz, geschlossene Kugellager.
- Montagefreundlich: Inklusive Montagekonsole, beliebige Einbaulage möglich, Gummilippendichtungen an Ein- und Auslass.
- Für Dauerbetrieb: Max. Fördermitteltemperatur 40°C, wartungsfreier Betrieb.
Einsatzbereiche
- Be- und Entlüftung in Wohn-, Büro- und Gewerberäumen über Rundkanäle
- Lüftung von Bädern, Küchen, WCs und fensterlosen Innenräumen
- Garagen-, Werkstatt- und Lagerlüftung mit kompakten Einbaumaßen
- Einbau direkt in den Lüftungskanal (Inline-Montage) bei beliebiger Einbaulage
- Sanierung bestehender Lüftungsanlagen mit Anforderung an niedrige Geräuschentwicklung
Funktion und Wirkprinzip
Der Soler & Palau TD (Mixvent) ist ein Inline-Rohrventilator mit Mischstromtechnik – die Kombination aus axialer und radialer Bauart liefert hohen Volumenstrom bei kompakten Außenabmessungen. Das schallgedämmte ABS-Kunststoffgehäuse und die schwingungsdämpfenden Aufhängungen sorgen für einen besonders leisen Betrieb (Noise Abatement Society-zertifiziert). Die Motoreinheit ist für Wartungsarbeiten herausnehmbar. Anschluss 230 V / 50 Hz (Standard) oder dreistufig schaltbar (3V-Modelle). Verfügbare Nennweiten: DN100, 125, 150, 160, 200, 250, 315, 355 und 400 mm.
Montage und Einbau
- Einbaulage und Wartungsabstand in der Kanalstrecke planen.
- Ventilator mit beiliegenden Konsolen oder Schwingungsdämpfern befestigen.
- Kanalanschluss saug- und druckseitig mit Klemmschellen oder Manschetten herstellen.
- Bei Silent-Varianten Schwingungsringe gemäß Anleitung verwenden.
- Elektroanschluss 230 V durch Elektrofachkraft – bei 3V-Modellen Stufenschalter integrieren.
- Inbetriebnahme: Drehrichtung über Luftströmung prüfen, Volumenstrom einmessen.
Passende Kategorien
Häufige Fragen (FAQ)
Wie funktioniert die Mischstromtechnik beim TD?
Der S&P TD-250/100 Rohrventilator (5211320600) erfüllt folgende Eckdaten: Rohranschluss: DN100 (inkl. Reduzierung auf 125 mm), Volumenstrom: 180/240 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Was bedeutet 3V bei den TD-Modellen?
Der S&P TD-250/100 Rohrventilator (5211320600) erfüllt folgende Eckdaten: Rohranschluss: DN100 (inkl. Reduzierung auf 125 mm), Volumenstrom: 180/240 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Worin unterscheidet sich die Silent-Variante vom Standard-TD?
Die Soler & Palau Silent-100 Reihe gibt es in mehreren Varianten:
CZ (Standard, ohne Schaltung), CRZ (Nachlauftimer), CHZ (Hygrostat), CDZ (Bewegungsmelder + Nachlauf), CRIZ (Intervall). Wahl je nach gewünschtem Komfort und Einbauort. Beratung unter Tel. 07022-708970.
Welche Nennweite (DN) brauche ich für meinen Kanal?
Der S&P TD-250/100 Rohrventilator hat einen Rohranschluss/Nennweite von DN100 (inkl. Reduzierung auf 125 mm). Bitte prüfen Sie vor der Bestellung, ob diese mit Ihrem Kanalsystem kompatibel ist.
Wie wird der TD im Lüftungskanal befestigt?
Der S&P TD-250/100 Rohrventilator ist für Mit Montagekonsole, beliebige Einbaulage ausgelegt. Die fachgerechte Installation erfolgt nach beigefügter Montageanleitung – Anschluss durch Elektrofachkraft.
Welchen Volumenstrom liefert mein TD-Modell?
Der S&P TD-250/100 Rohrventilator liefert einen Volumenstrom von 180/240 m3/h (freiblasend) (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Ist der Motor wartungsfreundlich tauschbar?
Der S&P TD-250/100 Rohrventilator (5211320600) erfüllt folgende Eckdaten: Rohranschluss: DN100 (inkl. Reduzierung auf 125 mm), Volumenstrom: 180/240 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Drehzahlsteller passen zum TD?
Die Nenndrehzahl des S&P TD-250/100 Rohrventilator beträgt 1.850/2.200 1/min. Bei drehzahlgeregelten Modellen ist eine Anpassung über Drehzahlsteller (REB) oder Trafo (REV) möglich.
Service & Beratung
Fragen zu 5211320600? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 24105 oder den HAN 5211320600 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
