TD Rohrventilator – Soler & Palau 5211015200

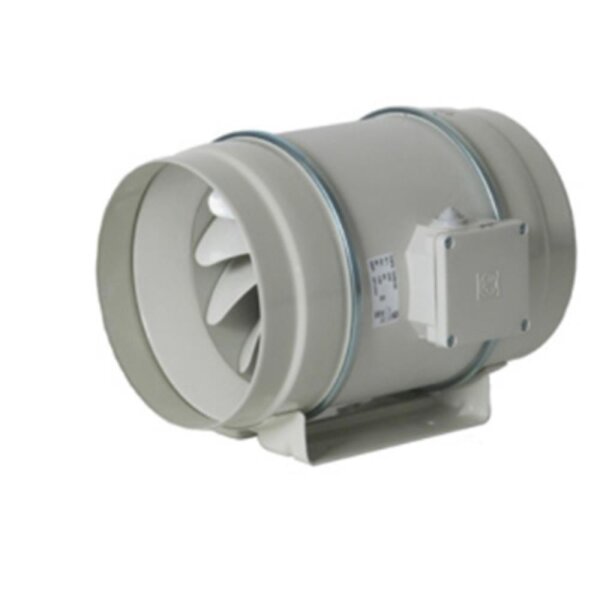

S&P TD-4000/355 Rohrventilator ist eine Soler & Palau Komponente für professionelle Lüftungs- und Klimaanlagen.
Die Auswahl erfolgt faktenbasiert über Artikelbezeichnung, HAN, Baugröße und die vorhandenen Herstellerangaben.
Produktüberblick
Der S&P TD-4000/355 Rohrventilator ist die ideale Lösung für leistungsstarke, leise und zuverlässige Lüftung in großen Wohn-, Gewerbe- und Technikbereichen. Mit bis zu 3.800 m3/h Volumenstrom, robuster Bauweise und einfacher Wartung überzeugt er bei anspruchsvollen Lüftungsaufgaben. Jetzt S&P TD-4000/355 Rohrventilator bestellen und Ihre Lüftungsanlage kraftvoll, effizient und langlebig gestalten!
Technische Daten
-
Hersteller: Soler & Palau
-
Produkttyp: TD Rohrventilator
-
Modell / HAN: 5211015200
-
Artikelnummer: 24111
-
Gewicht: ca. 19 kg
-
GTIN / EAN: 8413893188762
Eigenschaften & Vorteile
- Extrem leistungsstark: Bis zu 3.800 m3/h Volumenstrom (freiblasend) – optimal für große Räume und Industrie.
- Leiser Betrieb: Schalldruckpegel von nur 44 dB(A) (Gehäuseabstrahlung, 3 m).
- Robuste Bauweise: Gehäuse und Laufrad aus Aluminium, langlebig und korrosionsbeständig.
- Dauerbetrieb S1: Für den kontinuierlichen Einsatz konzipiert, wartungsfreie, geschlossene Kugellager.
- Sicher & geprüft: Schutzart IP54, Wärmeklasse F, Thermokontakte mit manueller Rückstellung gemäß EN 60335-2-80.
- Wartungsfreundlich: Motoreinheit kann zur Reinigung entnommen werden, ohne die Rohrleitungen zu demontieren.
- Drehzahlsteuerbar: Transformatorisch oder elektronisch regelbar (Anschluss an Klemme LA).
- Flexible Montage: Für beliebige Einbaulage, inklusive Montagekonsole.
- Vielseitig einsetzbar: Für Lüftungsanlagen in Industrie, Gewerbe, Technikräumen, Großküchen und mehr.
Einsatzbereiche
- Be- und Entlüftung in Wohn-, Büro- und Gewerberäumen über Rundkanäle
- Lüftung von Bädern, Küchen, WCs und fensterlosen Innenräumen
- Garagen-, Werkstatt- und Lagerlüftung mit kompakten Einbaumaßen
- Einbau direkt in den Lüftungskanal (Inline-Montage) bei beliebiger Einbaulage
- Sanierung bestehender Lüftungsanlagen mit Anforderung an niedrige Geräuschentwicklung
Funktion und Wirkprinzip
Der Soler & Palau TD (Mixvent) ist ein Inline-Rohrventilator mit Mischstromtechnik – die Kombination aus axialer und radialer Bauart liefert hohen Volumenstrom bei kompakten Außenabmessungen. Das schallgedämmte ABS-Kunststoffgehäuse und die schwingungsdämpfenden Aufhängungen sorgen für einen besonders leisen Betrieb (Noise Abatement Society-zertifiziert). Die Motoreinheit ist für Wartungsarbeiten herausnehmbar. Anschluss 230 V / 50 Hz (Standard) oder dreistufig schaltbar (3V-Modelle). Verfügbare Nennweiten: DN100, 125, 150, 160, 200, 250, 315, 355 und 400 mm.
Montage und Einbau
- Einbaulage und Wartungsabstand in der Kanalstrecke planen.
- Ventilator mit beiliegenden Konsolen oder Schwingungsdämpfern befestigen.
- Kanalanschluss saug- und druckseitig mit Klemmschellen oder Manschetten herstellen.
- Bei Silent-Varianten Schwingungsringe gemäß Anleitung verwenden.
- Elektroanschluss 230 V durch Elektrofachkraft – bei 3V-Modellen Stufenschalter integrieren.
- Inbetriebnahme: Drehrichtung über Luftströmung prüfen, Volumenstrom einmessen.
Passende Kategorien
Häufige Fragen (FAQ)
Wie funktioniert die Mischstromtechnik beim TD?
Der S&P TD-4000/355 Rohrventilator (5211015200) erfüllt folgende Eckdaten: Rohranschluss: DN355, Volumenstrom: bis 3.800 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Was bedeutet 3V bei den TD-Modellen?
Der S&P TD-4000/355 Rohrventilator (5211015200) erfüllt folgende Eckdaten: Rohranschluss: DN355, Volumenstrom: bis 3.800 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Worin unterscheidet sich die Silent-Variante vom Standard-TD?
Die Soler & Palau Silent-100 Reihe gibt es in mehreren Varianten:
CZ (Standard, ohne Schaltung), CRZ (Nachlauftimer), CHZ (Hygrostat), CDZ (Bewegungsmelder + Nachlauf), CRIZ (Intervall). Wahl je nach gewünschtem Komfort und Einbauort. Beratung unter Tel. 07022-708970.
Welche Nennweite (DN) brauche ich für meinen Kanal?
Der S&P TD-4000/355 Rohrventilator hat einen Rohranschluss/Nennweite von DN355. Bitte prüfen Sie vor der Bestellung, ob diese mit Ihrem Kanalsystem kompatibel ist.
Wie wird der TD im Lüftungskanal befestigt?
Der S&P TD-4000/355 Rohrventilator ist für Mit Montagekonsole, beliebige Einbaulage ausgelegt. Die fachgerechte Installation erfolgt nach beigefügter Montageanleitung – Anschluss durch Elektrofachkraft.
Welchen Volumenstrom liefert mein TD-Modell?
Der S&P TD-4000/355 Rohrventilator liefert einen Volumenstrom von bis 3.800 m3/h (freiblasend) (freiblasend, Herstellerangabe). Der tatsächliche Wert im Betrieb hängt vom Anlagendruck und der Kanalführung ab.
Ist der Motor wartungsfreundlich tauschbar?
Der S&P TD-4000/355 Rohrventilator (5211015200) erfüllt folgende Eckdaten: Rohranschluss: DN355, Volumenstrom: bis 3.800 m3/h (freiblasend), Nennspannung: 1~ 230 V / 50 Hz. Weitere technische Details siehe Hersteller-Datenblatt. Fachberatung unter Tel. 07022-708970.
Welche Drehzahlsteller passen zum TD?
Die Nenndrehzahl des S&P TD-4000/355 Rohrventilator beträgt 1.400 1/min. Bei drehzahlgeregelten Modellen ist eine Anpassung über Drehzahlsteller (REB) oder Trafo (REV) möglich.
Service & Beratung
Fragen zu 5211015200? Unser Fachberater-Team erreichen Sie unter
Tel. 07022-708970 oder per E-Mail
info@viva-haus-solution.de (Mo–Do 9–17 Uhr).
Bitte halten Sie die Artikelnummer 24111 oder den HAN 5211015200 bereit.
Produktbilder können abweichen. Maßgeblich sind die technischen Daten und die genaue Artikelbezeichnung. Änderungen vorbehalten.
